Перед заменой предохранителя всегда следует отключать соответствующий потребитель.
Снимите крышку с блока предохранителей. Перегоревший предохранитель узнают по оплавившейся металлической полоске.
Осторожно выньте перегоревший предохранитель из пружинного зажима (рис. 456).

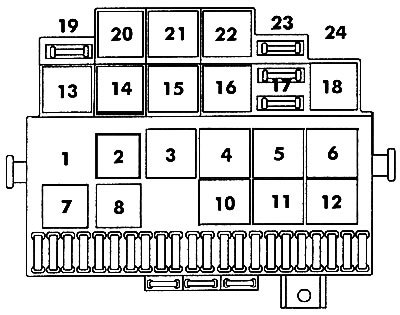

Рис. 456. Предохранители и реле: 1 - свободное поле; 2 - реле предварительного нагрева впускного патрубка; 3 - свободное поле; 4 - свободное поле; 5 - свободное поле; 6 - реле двухзвукового сигнализатора; 7 - реле противотуманных фар и задних фонарей; 8 - реле разрядки; 10 - реле заднего стеклоочистителя; 12 - реле световой сигнализации; 13 - свободное поле; 14 - свободное поле; 15 - свободное поле; 16 - свободное поле; 17 - предохранитель заднего противотуманного фонаря (S17j10A); 18 - свободное поле; 20 - свободное поле; 21 - свободное поле; 22 - прибор управления для отключения питания при снижении скорости; 23 - свободное поле; 24 - свободное поле
Ни в коем случае не «ремонтируйте» предохранитель станиолевой бумагой, так как этим самым можно вызвать серьезные повреждения в другой цепи электрооборудования.
Рекомендуется всегда иметь в машине запасные предохранители. Для их хранения в нижней части коробки с пластмассовым пинцетом имеются свободные места.
Номинальная сила тока предохранителя указывается на его обратной стороне. Кроме того, имеется цветной код, по которому можно определить номинал предохранителя (см. таблицу 24).
Таблица 24. Цветовая маркировка предохранителей
| Номинал, А | Цветовой код |
| 10 | красный |
| 15 | синий |
| 20 | желтый |
| 30 | зеленый |
Вставьте и защелкните коробку предохранителей в приборной доске.
Состав предохранителей зависит от модели и года выпуска автомобиля. Если потребитель защищен несколькими предохранителями, то в зависимости от модели он может защищаться тем или иным предохранителем. Состав предохранителей приведен на крышке блока, в инструкции по эксплуатации и в табл. 25.
Таблица 25. Цепи, защищаемые плавкими предохранителями
| № | Сила тока, А | Потребитель |
| 1 | 10 | ближний свет, левый борт, корректор фар |
| 2 | 10 | ближний свет, правый борт, корректор фар |
| 3 | 10 | подсветка приборов и освещение номерного знака |
| 4 | 15 | задний стеклоочиститель, управление люком крыши |
| 5 | 15 | стеклоочиститель и стеклоомыватель |
| 6 | 20 | вентилятор отопителя, кондиционер |
| 7 | 10 | стояночный свет, правый борт |
| 8 | 10 | стояночный свет, левый борт |
| 9 | 20 | обогрев заднего стекло, обогрев зеркала |
| 10 | 15 | противотуманные фары, задние противотуманные фонари |
| 11 | 10 | дальний свет, левая фара, контрольная лампа дальнего света |
| 12 | 10 | дальний свет, правая фара |
| 13 | 15 | звуковой сигнал, электровентилятор радиатора |
| 14 | 10 | фонарь заднего хода, обогрев сопел омывателя, электрически устанавливаемое зеркало, обогрев сидений |
| 15 | 10 | электронная система управления двигателем, карбюратор, следящая система насоса охлаждающей жидкости |
| 16 | 15 | комплект приборной панели, лампа освещения вещевого ящика |
| 17 | 10 | указатели поворотов |
| 18 | 20 | топливный насос, датчик содержания кислорода |
| 19 | 30 | вентилятор радиатора, реле кондиционера |
| 20 | 10 | стоп-сигнал |
| 21 | 15 | освещение салона, комплект приборной панели, радиоприемник, часы, центральный замок, прикуриватель |
| 22 | 10 | радиоприемник |
При необходимости в автомобиле можно отключить отдельные жгуты и системы электрооборудования, используя разъемные контактные соединения (рис. 457).

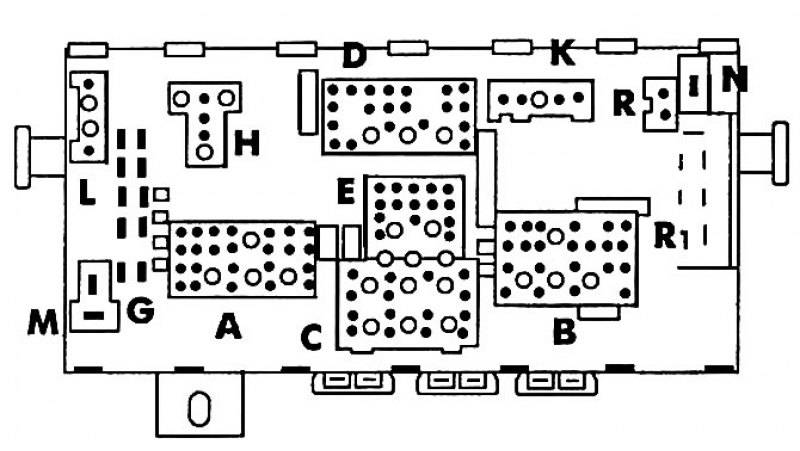

Рис. 457. Разъемные контактные соединения:
А — многоконтактное разъемное соединения (синее) кабельного жгута приборной панели;
В — многоконтактное разъемное соединение (красное) кабельного жгута приборной панели;
С — многоконтактное разъемное соединение (желтое) кабельного жгута слева в моторном отсеке;
D — многоконтактное разъемное соединение (белое) кабельного жгута справа в моторном отсеке;
Е — многоконтактное разъемное соединение (черное) заднего кабельного жгута слева в моторном отсеке;
G — одноконтактное разъемное соединение;
Н — многоконтактное разъемное соединение (коричневое) кабельного жгута кондиционера;
К — многоконтактное разъемное соединение (бесцветное) кабельного жгута системы сигнализации поясов безопасности;
L — многоконтактное разъемное соединение (черное), разъем управления освещением (клемма 56), ручного управления переключателем ближнего света и сигнализации дальним светом (клемма 56b);
N — одноконтактное разъемное соединение, разъем для изолированного предохранителя (свечи предварительного нагрева или спираль предварительного нагрева впускного патрубка);
R — одноконтактное разъемное соединение — клемма 30;
А — свободное
