1. Отсоедините аккумулятор, снимите ручки и панель управления отопителем (см. главу "Кузов и кузовное оборудование"). Снимите вещевой ящик из-под приборной панели.
2 Подсоедините к радиоприемнику провод "массы". Другой конец провода подключите к разъему "массы" в задней части приборного щитка. Присоедините провод с линейным предохранителем к клемме 30 коробки предохранителей (клемма с толстым красным проводом).
3. Установите в держатель линейный предохранитель и проведите провод к монтажному отверстию приборного щитка. Подключите питание радиоприемника. Подсоедините к радиоприемнику провода динамика (черно-белый провод вилки должен быть соединен с черно-белым проводом гнезда). Вставьте штекер антенного кабеля в гнездо приемника (рис. С:2).
4. Подсоедините аккумулятор. Вытащите антенну, включите радиоприемник и настройтесь на любую станцию в диапазоне средних волн (длина волны около 200 м). Отрегулируйте длину волны регулировочным винтом, чтобы получить максимальную громкость. Отсоедините аккумулятор.
5. Снимите с радиоприемника ручки управления и декоративную панель. Если радиоприемник длиннее обычного, установите на задней стороне радиоприемника кронштейн. Вставьте радиоприемник в отверстие и установите фиксаторы, декоративную панель и облицовку. Закрепите приемник с помощью гаек и установите на место ручки управления (рис. С:1).
Установите панель и ручки управления отопителем Проверьте работу радиоприемника, подсоединив аккумулятор.
6. Обратите внимание, что могут потребоваться меры по подавлению радиопомех (см. раздел "Подавление радиопомех" далее).
(Источник статьи доступен на сайте www.AutoInstruction.ru)
Монофонический динамик
Место установки динамика, поставляемого в комплекте с монофоническим радиоприемником, находится в приборной панели под решеткой динамика Отожмите решетку из приборной панели, подсоедините к динамику провода — черный провод к клемме, промаркированной красной точкой.

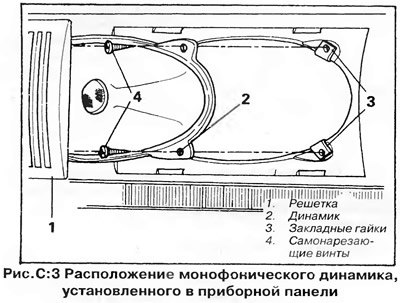

Установите динамик, как показано на рис. С:3. Проведите провода к задней стороне монтажного отверстия, затем установите динамик на место, вставив его выступы в имеющиеся вырезы. Закрепите динамик самонарезающими винтами и установите решетку.
Стереофонические динамики
1. Динамики устанавливаются в панелях обивки передних дверей. Снимите дверные ручки, ручки стеклоподъемников и т.д., снимите обе панели обивки дверей (см. "Кузов и кузовное оборудование").

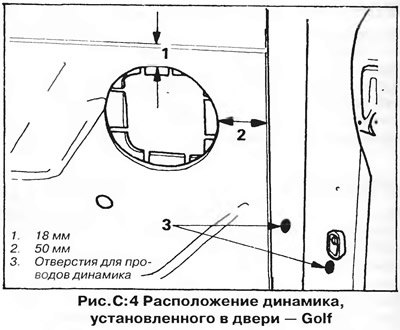

2. Положение проемов для установки динамиков на моделях Scirocco и Golf показано на рис. С:4 и С:5 С помощью шаблонов просверлите четыре отверстия диаметром 3 мм и вырежьте проемы в каркасах дверей, как показано на рисунках.
3. Положение отверстий в передних стоиках кузова показаны на рисунках. Просверлите отверстие диаметром 9 мм в переднем крае двери и в стоике (на модели Golf эти отверстия уже сделаны).
4. Вставьте в отверстия резиновые втулки и проведите через них провода от радиоприемника или магнитолы к динамику.
5. Подсоедините к динамику провода, затем установите динамик, обивку двери и т.д. Убедитесь, что провода динамика проходят в стороне от механизма стеклоподъемника.
