Снятие радиоприемника (старая конструкция)
Снять кнопки. Снять переключатель или распорную деталь.
Небольшой отверткой или иглой сдвинуть в стороны маленькие зажимы заслонки радиоприемника (под кнопками). Вынуть заслонку.
На одной стороне радио отверткой немножко сдвинуть фиксирующую скобу внутрь (иллюстрация); немного вытянуть радио.

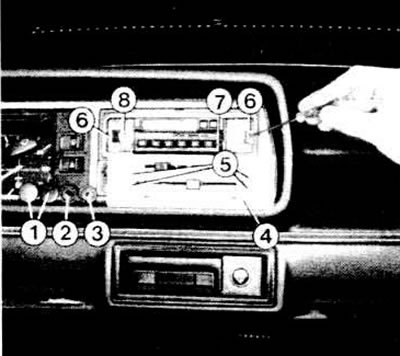

Демонтаж радиоприемника: 1 - кнопки: 2 - переключатель; 3 - распорное кольцо; 4 - заслонка; 5 -металлические зажимы; 6 - фиксирующие зажимы; 7 - настроечный винт антенны; 8 - ручки.
На противоположной стороне сдвинуть внутрь фиксирующую скобу; снять радиоприемник. Следить, чтобы вторая скоба снова не вошла в зацепление.
Снять все без исключения кабели радиоприемника.
При установке заглушки панели радиоприемника обратить внимание на указание "Oben" ("Вверх"), отштампованное на обратной стороне заслонки.
Снятие радиоприемника (новая конструкция)
Для осуществления квалифицированного демонтажа мастерская имеет два U-образных проволочных угольника. Вспомогательными инструментами могут также служить 4 подходящих гвоздя пли вспомогательные инструменты другой фирмы, производящей радиоприемники.
Оба угольника или четыре гвоздя вставить в боковые отверстия радио, благодаря чему фиксирующие зажимы радио будут нажаты внутрь.
Вынуть радиоприемник; снять кабельный штеккер и штеккер антенны.
Самостоятельная установка радиоприемника
Купить подходящие детали для монтажа радиоприемника, чтобы нс было проблем с креплением.
Ящик для вещей, размещенный в панели приборов, вынуть, взявшись за него в середине, сверху и снизу.
При необходимости закрепить монтажные детали для радиоприемника.
Корпус радиоприемника обклеить полосками пенопласта; благодаря чему можно предотвратить возможный шум.
Снять "массу" с аккумулятора.
В большинстве случаев при улучшенной комплектации имеются провода для присоединения радиоприемника.
Если проводов нет. в центральной части электрооборудования подключиться у одного из соединений "Н" (в модели выпуска до июля 1982 г.) или "Р" (выпуск после августа 1982 г.) к линии постоянного тока (клемма 30); в промежутке включить предохранитель радио.
(Статья перепечатана с ресурса autoinstruction.ru)
К радиоприемнику проложить "массовый" провод.
С сентября 1981 г. провода для радио собраны в одном четырех контактном разъеме.
Цвета кабелей означают следующее; красный - плюс, коричневый - минус: серо-голубой - освещение шкалы радиоприемника, черный для антенны.
Присоединить радиоприемник.
Установить антенну, как описано в разделе "Установка антенны".
Установить помехоподавительную систему.
Временно присоединить к радиоприемнику громкоговоритель.
Присоединить "массу" к аккумулятору. Включить радио для проверки его работы.
В случае необходимости радиоприемник адаптировать с антенной посредством настроечного винта.
Для этого на средних волнах найти слабый радиопередатчик между 1200 и 1500 кГц.
Настроечный винт вращать до тех пор. пока станция не будет слышна достаточно громко и отчетливо.
