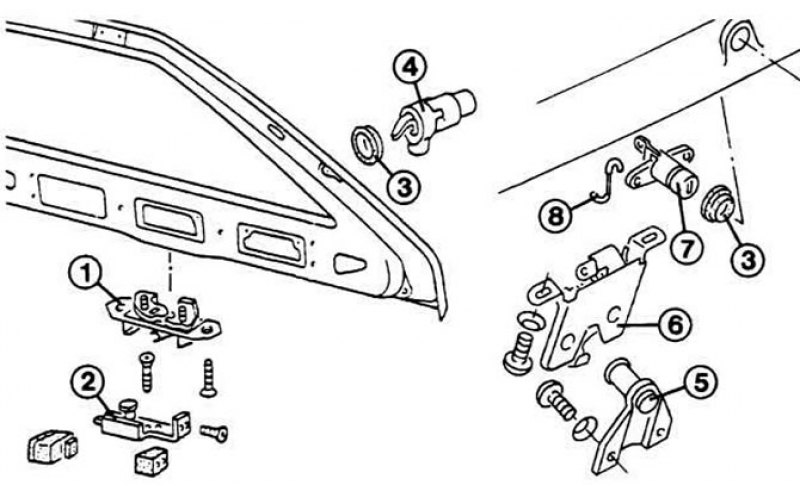

Детали замка задней крышки, слева в модели "Гольф"; справа в модели "Джетта": 1 - верхняя часть замка; 2 - нижняя часть; 3 - уплотняющее кольцо; 4 - замыкающий цилиндр с нажимной кнопкой; 5 - замыкающая цапфа; 6 - верхняя часть замка; 7 - замыкающий цилиндр с нажимной кнопкой; 8 - соединительная тяга.
Модели «Гольф»
У выреза крышки багажника практически нет доступа к четырем винтам, соединяющим заднюю крышку с шарнирами. Чтобы проникнуть к стопорным винтам, расположенным возле крыши машины, надо немного сдвинуть верхнюю обшивку. Фирма "Фольксваген" рекомендует в обшивке просверлить отверстие возле шарниров. Но потом вырезы надо прикрыть крышками (№ дет. 171 867 923).
Отсоединить провода, ведущие к задней крышке.
Вверху немного снять уплотнение.
Осторожно отсоединить верхнюю обшивку от края металла.

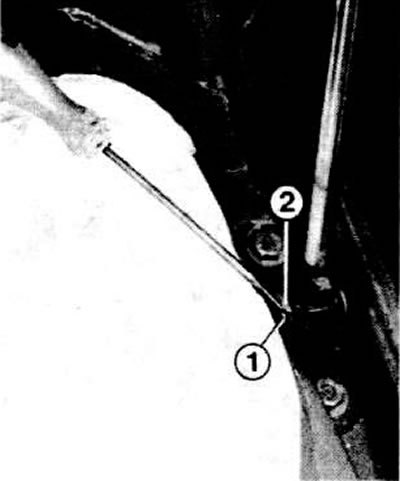

Снять U-образную скобу со стопорного пальца газового упора; вынуть палец (2 шт.).
 |
 |

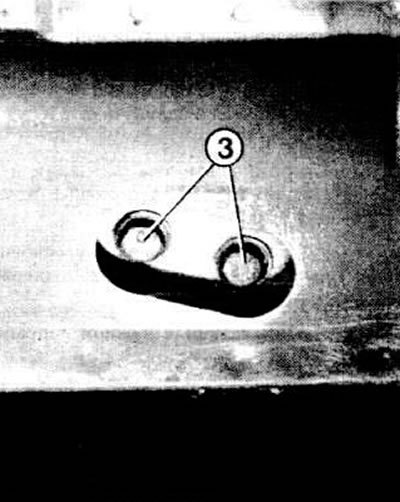

Вывернуть по два болта шарниров задней крышки (см. рис.); снять крышку.
Модели «Джетта»
Открыть крышку; отвинтить по два винта справа и слева.
Снять крышку с шарниров.
Снятие заднего спойлера
Спойлер у крышки багажника модели "Джетта", имеющей оснащение по формуле Е, прижат к 5 пластинам. При снятии пластмасса в спойлере может сломаться, и он не будет больше фиксировать.
(Источник доступен на веб-сайте: «Autoinstruction.ru»)
В нижней части крышки багажника отвернуть 5 гаек, если болты не прокручиваются.
Снять спойлер с его держателями.
Если это не удается, снять спойлер с держателей.
Отсоединить гайки внизу, в крышке багажника, в то же время придерживать соответствующую головку болта вверху, в держателе.
Регулировка крышки багажника
Если крышка багажника плохо закрывается пли стучит, надо немного ослабить затяжку болтов замочной цапфы (см. рис. вверху).
Сдвинуть цапфу и надежно затянуть болты.
Проверить и при необходимости дополнительно отрегулировать положение крышки багажника.
При необходимости отрегулировать точность посадки с помощью вращения резинового упора крышки.
Уплотнение задней крышки
Если крышка багажника была безупречно размещена в своем проеме, но все же проникла грязь или влага, возможно, это вызвано дефектами резинового уплотнения.
Снять резиновое уплотнение.
Установить новое уплотнение. Уплотнение должно размещаться по всем краям равномерно, на одной и той же высоте.
Для ухода за уплотнением применяется глицерин или специальное средство для ухода за резиной.
