Снятие
Ослабить болты крепления генератора и, в зависимости от комплектации, болты крепления насоса гидроусилителя рулевого управления.
Снять ремень привода генератора и, в зависимости от комплектации, ремень привода насоса гидроусилителя рулевого управления.
Снять шкив коленчатого вала.
Снять передние защитные крышки ремня привода распределительного вала.
Отсоединить пучок проводов высокого напряжения и вывернуть свечи зажигания.
Повернуть коленчатый вал до положения ВМТ такта сжатия поршня 1-го цилиндра, совместив метку на маховике с установочным выступом на кожухе сцепления и поставив метку на зубчатом шкиве распределительного вала на уровень прокладки головки цилиндров.
Немного ослабить болты крепления водяного насоса, повернуть корпус насоса против часовой стрелки для того, чтобы ослабить натяжение зубчатого ремня.
Снять ремень привода распределительного вала
Установка
Примечание. Не допускать проворачивании распределительного вала, когда один из поршней находится в ВМТ.
Установить или проверить правильность положения шкива распределительного вала, соответствующее ВМТ такта сжатия поршня 1-го цилиндра: метка на шкиве должна быть напротив верхней плоскости прокладки крышки распределительного вала.
Убедиться в том, что коленчатый вал занимает положение, соответствующее ВМТ такта сжатия поршня 1-го цилиндра; при этом метки на маховике и на кожухе сцепления должны совпадать. При регулировке механизма газораспределения на снятом двигателе совместить метки на шкиве коленчатого вала и верхней кромке корпуса масляного насоса.
Надеть ремень привода распределительного вала на шкивы.
Подтянуть ремень на зубьях шкивов.
Натянуть зубчатый ремень перемещением корпуса водяного насоса.
Провернуть коленчатый вал на два оборота и проверить положение установочных меток.
Установить передние защитные крышки зубчатого ремня.
Установить ремень привода генератора и, в зависимости от комплектации, ремень привода насоса гидроусилителя рулевого управления и отрегулировать его натяжение.
Установить свечи зажигания и пучок высоковольтных проводов.
Проверить и при необходимости отрегулировать момент зажигания.
Проверка и регулировка натяжения ремня привода распределительного вала
Повернуть коленчатый вал по часовой стрелке в положение, соответствующее ВМТ такта сжатия поршня 1-го цилиндра.
Снять верхнюю переднюю защитную крышку ремня привода распределительного вала.

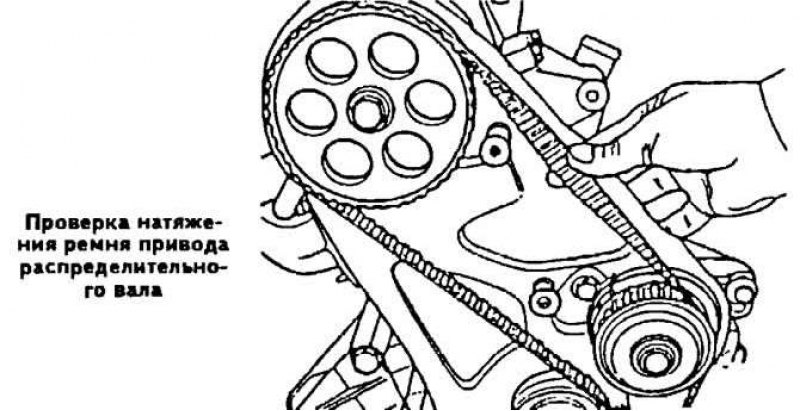

Проверить натяжение зубчатого ремня, повернув его усилием большого и указательного пальцев на 90е вокруг своей оси на середине ветви между шкивом распределительного вала и водяным насосом. Ремень не должен поворачиваться более чем на 90°.

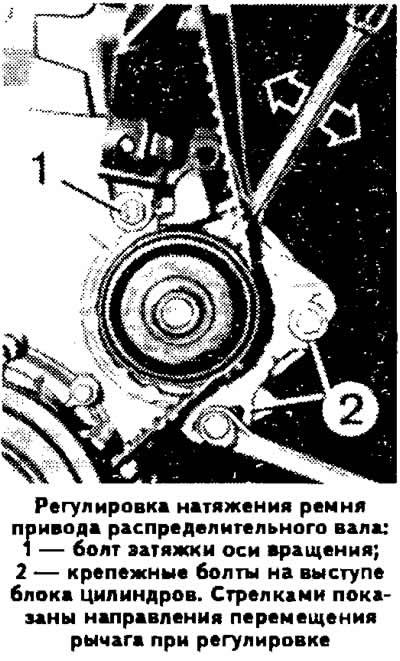

Для регулировки ослабить болты крепления водяного насоса, передвинуть корпус насоса с помощью регулировочного рычага вверх для большего натяжения или вниз для ослабления натяжения ремня.
Затянуть болты крепления насоса.
Провернуть коленчатый вал на два оборота и вновь проверить натяжение зубчатого ремня.
Установить передние защитные крышки ремня привода распределительного вала.

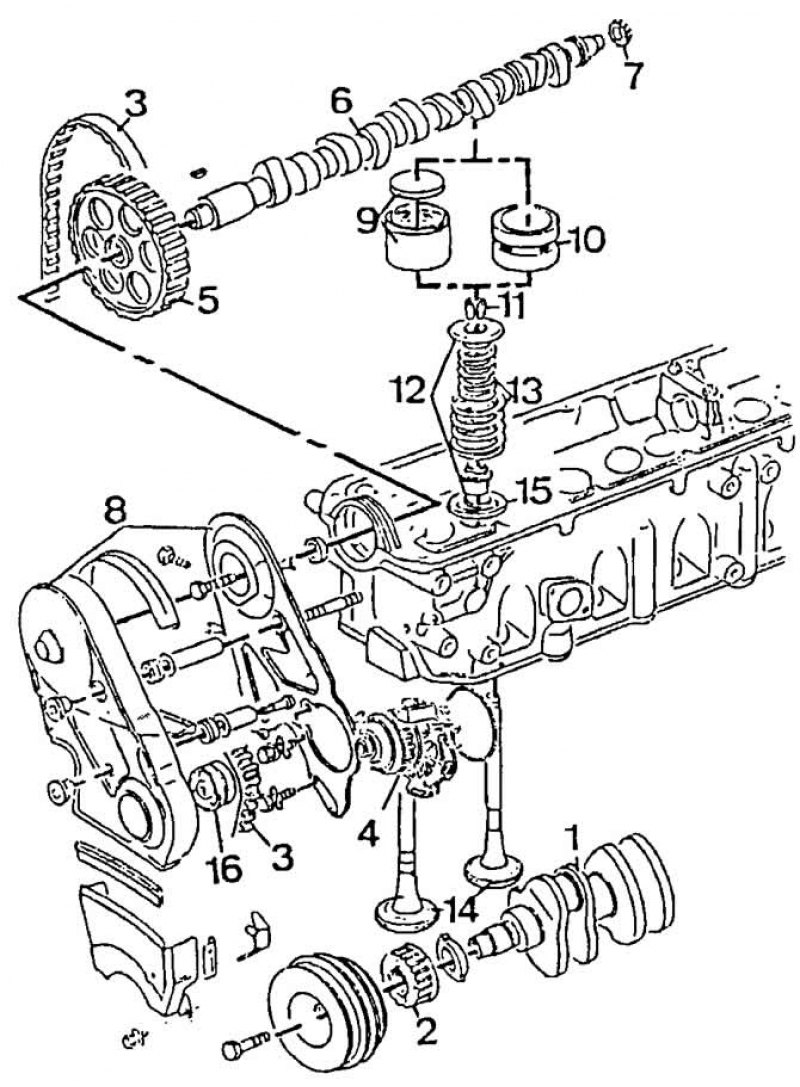

Детали газораспределительного механизма: 1 - коленчатый вал; 2 - зубчатый шкив коленчатого вала; 3 - зубчатый ремень привода распределительного вала; 4 - насос охлаждающей жидкости; 5 - зубчатый шкив распределительного вала; 6 - распределительный вал; 7 - шестерня привода датчика-распределителя зажигания; 8 - передняя и задняя защитные крышки зубчатого ремня; 9 - толкатель и шайба регулирования зазора клапана; 10 - гидравлический толкатель; 11 - сухари; 12 - опорные тарелки пружин; 13 - пружины клапана; 14 - клапаны; 15 - маслоотражательный колпачок; 16 - направляющий ролик (с 1984 модельного года).
