Установить прокладку головки цилиндров поверхностью с надписями в сторону плоскости головки цилиндров.
Установить установочные штифты 2083 в отверстия для болтов крепления 9 и 10 (см. фото) головки цилиндров.
Установить новые болты крепления головки цилиндров с новыми шайбами.

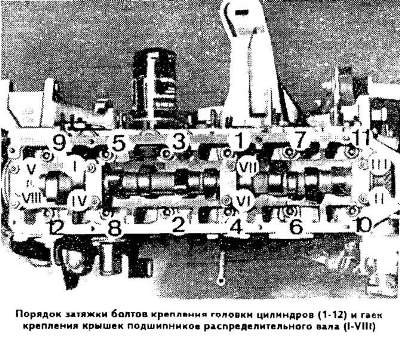

Затянуть болты крепления головки цилиндров в три приема, соблюдая порядок (см. фото) затяжки болтов и моменты затяжки:
- 1-й прием: 4,0 кгс·м;
- 2-й прием: 6,0 кгс·м;
- 3-й прием: довернуть на 180°.
Установить ремень привода распределительного вала и отрегулировать его натяжение.
Проверить зазоры клапанов н при необходимости отрегулировать их.
Установить выпускной коллектор и прикрепить фланец приемной трубы глушителей, проложив новую прокладку.
Установить впускной трубопровод.
В зависимости от комплектации установить насос гидроусилителя рулевого управления, надеть приводной ремень и отрегулировать его натяжение.
Присоединить к радиатору отводящий шланг, присоединить к головке цилиндров шланги системы отопления салона, присоединить к радиатору подводящий шланг.
Установить на место трос привода дроссельной заслонки.
Ввернуть в гнезда головки цилиндров свечи зажигания.
Установить шланг вытяжной вентиляции картера.
На двигателе модели WN
Соединить разъемы узлов электрооборудования, установленных на головке цилиндров, и разъем подогревателя впускного трубопровода
Присоединить к карбюратору вакуумные шланги.
Присоединить топливопроводы.
Установить воздушный фильтр.
На двигателе модели JS
Установить форсунки, предварительно смочив манжеты форсунок бензином, затянуть фланец крепления форсунок.
Поставить на место отсоединенные трубопроводы системы впрыска, заменив прокладки штуцеров.
Установить воздухопровод, соединяющий измеритель расхода воздуха с корпусом дроссельной заслонки.
На двигателях моделей WN и JS
В дальнейшем установка головки цилиндров производится в порядке, обратном снятию. После установки головки цилиндров выполнить следующее:
- заполнить систему охлаждения жидкостью;
- проверить уровень масла в картере двигателя;
- присоединить провод к аккумуляторной батарее;
- отрегулировать момент зажигания, холостой ход двигателя.

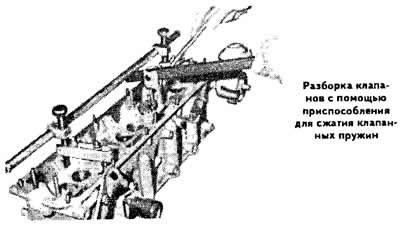

Проверить рабочие зазоры клапанов на прогретом двигателе, если производилась разборка головки цилиндров.

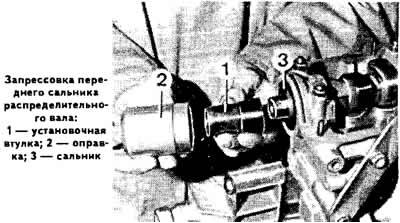

Детали головки цилиндров: 1 - головка цилиндров; 2 - прокладка головки цилиндров; 3 - прокладка крышки головки цилиндров; 4 - крышка головки цилиндров; 5 - опорные проставки; 6 - сальник распределительного вала; 7 - уплотнитель; 8 - направляющая втулка клапана; 9 - крышка подшипника распределительного вала; 10 - распылитель масла; 11 - болт крепления головки цилиндров.
