Снятие головки цилиндров
Отсоединить провод от минусовой клеммы аккумуляторной батареи.
Слить жидкость из системы охлаждения, отсоединив подводящий шланг от радиатора и открыв пробку расширительного бачка.
На двигателе модели JS
Отсоединить топливопроводы от регулятора давления топлива, соблюдая меры предосторожности, так как под действием остаточного давления в магистрали топливо может выпрыскиваться наружу.
Снять фланец крепления форсунок впрыска и извлечь форсунки.
Отсоединить от дозатора-распределителя трубки подвода топлива к форсункам и топливопровод регулятора управляющего давления.
Снять пучок топливопроводов форсунок впрыска.
Снять воздухопровод, соединяющий измеритель расхода воздуха с корпусом дроссельной заслонки.
На двигателе модели WN
Снять воздушный фильтр.
Отсоединить топливопроводы и закрыть их отверстия заглушками.
Отсоединить от карбюратора вакуумные шланги.
Разъединить разъемы узлов электрооборудования, установленных на головке цилиндров, и разъем подогревателя впускного трубопровода.
На двигателях моделей WN и JS
Отсоединить шланг вытяжной вентиляции картера.
Отсоединить высоковольтные провода от свечей зажигания, снять крышку и ротор датчика-распределителя зажигания.
Отсоединить трос привода дроссельной заслонки и закрепить его на левой стороне моторного отсека.
В зависимости от комплектации ослабить болты крепления насоса гидроусилителя рулевого управления н снять приводной ремень.
Отсоединить отводящий шланг от радиатора. Отсоединить шланги системы отопления салона.
В зависимости от комплектации отвернуть болты крепления насоса гидроусилителя рулевого управления, снять насос и закрепить его на левой стороне моторного отсека.
Снять впускной трубопровод.
Отсоединить фланец крепления приемной трубы глушителей от выпускного коллектора.
Снять выпускной коллектор.

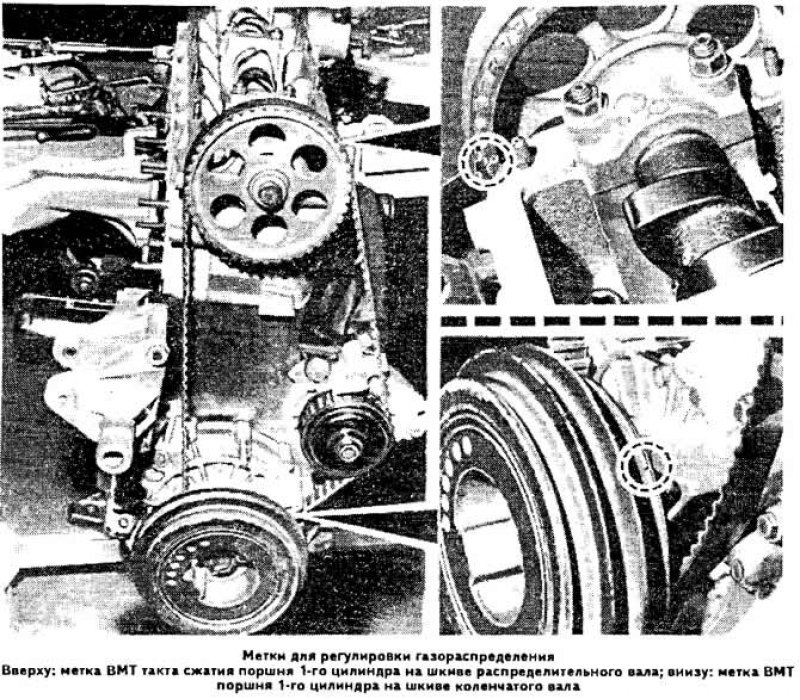

Повернуть коленчатый вал до положения ВМТ поршня 1-го цилиндра.
Снять передние защитные крышки ремня привода распределительного вала.
Ослабить натяжение ремня привода распределительного вала и снять ремень со шкива распределительного вала.

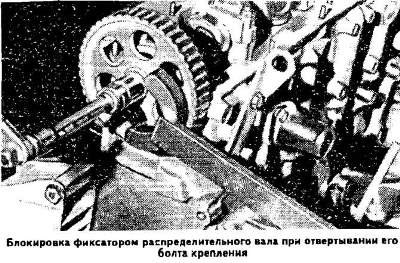

Заблокировать зубчатый шкив распределительного вала фиксатором, отвернуть болт крепления и снять шкив.
Снять заднюю крышку ремня привода распределительного вала.
Снять крышку головки цилиндров.

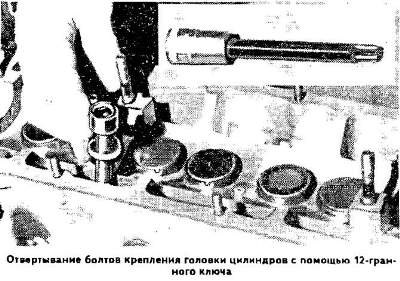

Отвернуть болты крепления головки цилиндров.
Снять головку цилиндров.
