чтобы можно было установить фиксаторы и заблокировать зубчатый шкив, установленный на валу ТНВД, и шкив распределительного вала (рис. 3-48). Ослабить гайку оси крепления натяжного ролика. Нажать на натяжной ролик и снять зубчатый ремень со шкивов.

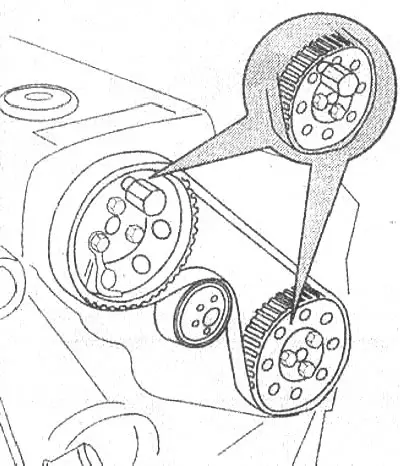

Рис. 3-48. Блокировка зубчатых шкивов распределительного вала и ТНВД фиксаторами Fiat 186 061 7000 для установки фаз газораспределения
Наружным осмотром проверить состояние зубчатого ремня. Поверхность зубчатой части ремня должна быть с четким профилем зубьев, без складок, трещин, углублений и выпуклостей. Проверить, нет ли на ремне следов масла или охлаждающей жидкости, а также нет ли отслоений материала ремня. При обнаружении какого-либо из перечисленных дефектов ремень подлежит обязательной замене. Убедиться, что зубчатые шкивы заблокированы фиксаторами. Установить зубчатый ремень, следя за тем, чтобы зубья ремня вошли в зацепление с зубчатыми шкивами. Установить приспособление Fiat 180 0745 100 (рис. 3-49) на натяжной ролик. Установить грузик приспособления на отметку 120 мм шкапы.
(Данные скопированы с ресурса: «AutoInstruction.ru»)
Вынуть фиксаторы из зубчатых шкивов. Провернуть коленчатый вал на два оборота по часовой стрелке. Затянуть гайку оси крепления натяжного ролика и убедиться, что фиксаторы входят в отверстия зубчатых шкивов. Установить на место переднюю защитную крышку зубчатого ремня.

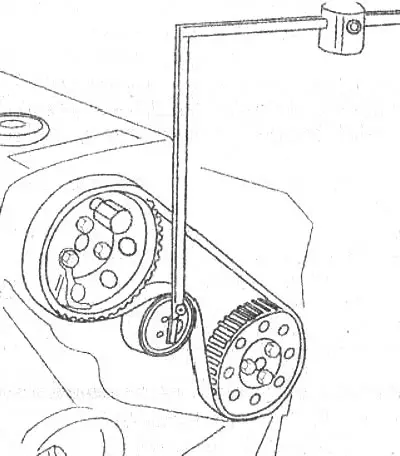

Рис. 3-49. Установка приспособления Fiat 180 074 5100 для регулировки натяжения зубчатого ремня
