Верхний кожух
Ослабьте натяжение вспомогательных приводных ремней и снимите их.
Отверните все доступные болты крепления кожуха ремня привода распределительного вала.
На моделях, оборудованных системой кондиционирования, вращая болт натяжителя, отведите вниз до упора ролик натяжителя ремня привода вентилятора, затем отведите в сторону натяжитель, чтобы обеспечить доступ к остальным болтам крепления кожуха.

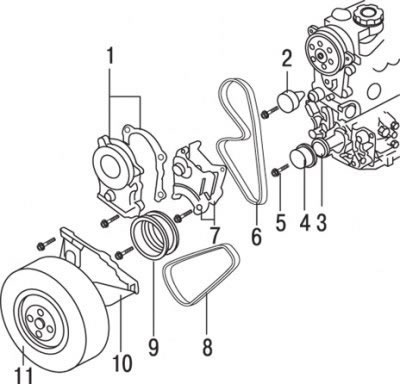

Рис. 3.1. Элементы передней части двигателя: 1 – верхний кожух зубчатого ремня; 2 – ролик натяжителя; 3 – сальник масляного насоса; 4 – шкив зубчатого ремня коленчатого вала (ведущий шкив); 5 – болт крепления шкива; 6 – зубчатый ремень; 7 – нижний кожух зубчатого ремня; 8 – приводной ремень; 9 – шкив приводного ремня коленчатого вала; 10 – защитная панель переднего крыла; 11 – правое колесо
Выверните болты крепления и снимите кожух с двигателя (рис. 3.1).
Установка проводится в последовательности, обратной снятию. Отрегулируйте натяжение приводных ремней.
Нижний кожух
Отверните верхний болт крепления, доступ к которому возможен из моторного отсека.
Поднимите переднюю часть автомобиля, установите ее на подставки, снимите правое переднее колесо и брызговик.
Отверните два оставшихся болта и снимите кожух с двигателя.
Установка проводится в последовательности, обратной снятию.
