Замена тормозных колодок
Тормозные колодки заменять только парами одновременно на обоих колесах колодками указанной марки.
Для снятия (рис. 7-14 и 7-15) поднять заднюю часто автомобиля, установить на подставки и снять задние колеса. Снять тормозной барабан, как указано ниже. Щипцами снять стопорные шайбы с направляющими пружинами.

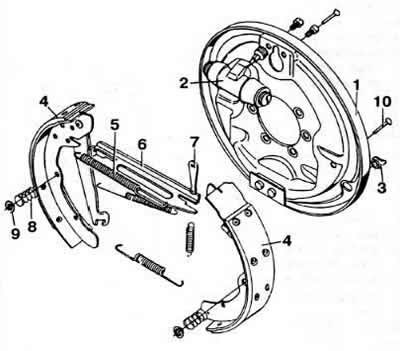

Рис. 7-14. Детали барабанного тормозного механизма заднего колеса: 1 - щит тормоза; 2 - колесный цилиндр; 3 - пробка смотрового отверстия; 4 - тормозная колодка; 5 - стяжная пружина; 6 - разжимная планка; 7 - планка механизма автоматической регулировки зазора между колодками и барабаном; 8 - направляющая пружина; 9 - стопорная шайба; 10 - опорный палец.

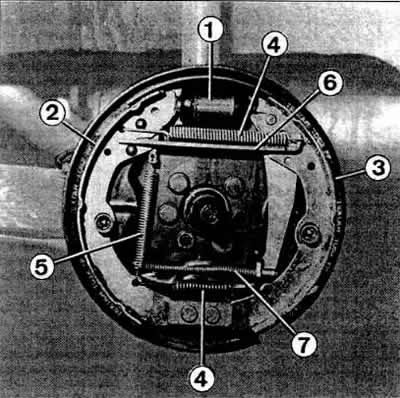

Рис. 7-15. Барабанный тормозной механизм заднего колеса: 1 - колесный цилиндр; 2 - прижимная тормозная колодка; 3 - отжимная тормозная колодка; 4 - стяжная пружина; 5 - пружина механизма автоматической регулировки зазора между колодками и барабаном; 6 - разжимная планка; 7 - трос привода стояночного тормоза.
Руками снять тормозные колодки из нижней опоры. Снять нижнюю стяжную пружину. Отсоединить трос привода стояночного тормоза от рычага.
С помощью щипцов отсоединить натяжную пружину от планки механизма автоматической регулировки зазора между колодками и барабаном и стяжную пружину. Вынуть колодки из барабана. Зажать в тиски разжимную планку в сборе с тормозными колодками и отсоединить нажимную пружину.
При снятии колодок удерживать на месте поршни колесного цилиндра специальными щипцами или с помощью проволоки. Для установки присоединить нажимную пружину и установить тормозную колодку на разжимную планку. Установить планку механизма автоматической регулировки зазора между колодками и барабаном выступом в сторону щита тормоза Установить на разжимную планку тормозную колодку с рычагом привода стояночного тормоза. Присоединить верхнюю стяжную пружину. Присоединить к рычагу трос привода стояночного тормоза Установить концы тормозных колодок на поршни колесного цилиндра. Присоединить нижнюю стяжную пружину. Установить тормозные колодки в нижнюю опору. Присоединить пружину к планке автоматической регулировки зазора. Установить направляющие пружины со стопорными шайбами. Установить тормозной барабан и отрегулировать зазор в подшипниках ступицы, как указано в разделе «Задняя подвеска» Нажать один раз до отказа на педаль тормоза для установки тормозных колодок в рабочее положение.
Снятие и установка тормозных барабанов
Тормозные барабаны заменять только парами. Поднять заднюю часть автомобиля, установить на подставки и снять задние колеса. Отверткой, продетой через отверстие для болта крепления колеса, отжать вверх планку механизма автоматической регулировки зазора между колодками и барабаном. Снять колпак ступицы. Снять шплинт и зубчатый стопор гайки ступицы. Отвернуть гайку ступицы и снять шайбу. Вынуть внутреннее кольцо подшипника ступицы. Снять тормозной барабан. Установка тормозного барабана ведется в порядке, обратном снятию, с учетом следующего:
- перед установкой барабана заложить в ступицу универсальную смазку:
- отрегулировать зазор, как указано в разделе «Задняя подвеска» и поставить новый шплинт гайки ступицы.
Снятие и установка колесных цилиндров
Источник расположен на веб-ресурсе AutoInstruction
Поднять заднюю часть автомобиля, установить на подставки и снять колеса. Снять тормозной барабан, как указано выше. Снять тормозные колодки, как указано выше. Отсоединить тормозной шланг и заглушить его отверстие. Отвернуть болты крепления колесного цилиндра и снять цилиндр. Очистить детали и проверить их состояние. Заменить поврежденные или изношенные детали.
Установить колесный цилиндр на место. Завернуть и затянуть болты крепления цилиндра. Присоединить тормозной шланг. Установить тормозные колодки и барабан.
Удалить воздух из гидропривода тормозов, как указано ниже.
