Рис. 7-1. Детали тормозного механизма переднего колеса марки Girling: I - автомобили с двигателями «EZ», «RP», «RA», «SB» и «1Y»; II - автомобили с двигателями «KR», «9А» и «2Е». 1 - суппорт; 2 - направляющая колодок; 3 - тормозные колодки; 4 - теплозащитная проставка поршня; 5 - штуцер для удаления воздуха; 6 - болт крепления суппорта; 7 - защитный колпачок болта крепления суппорта; 8 - уплотнительное кольцо; 9 - пылезащитный колпачок поршня; 10 - сплошной тормозной диск; 11 - защитный кожух тормоза; 12 - вентилируемый тормозной диск.
Рис. 7-2. Детали тормозного механизма переднего колеса марки VW II: 1 - суппорт; 2 - направляющая колодок; 3 - тормозные колодки; 4 - удерживающие пружины; 5 - направляющая втулка; 6 - защитный колпачок; 7 - втулка; 8 - болт крепления суппорта; 9 - тормозной диск; 10 - штуцер для прокачки.
Тормозные колодки марки и типа Jurid 526 FF или Jurid 499 FF.
Толщина фрикционной накладки с учетом подложки для тормозных механизмов со сплошными дисками 14 мм. для тормозных механизмов с вентилируемыми дисками 11 мм.
Минимальная толщина фрикционной накладки при износе с учетом подложки 7 мм.

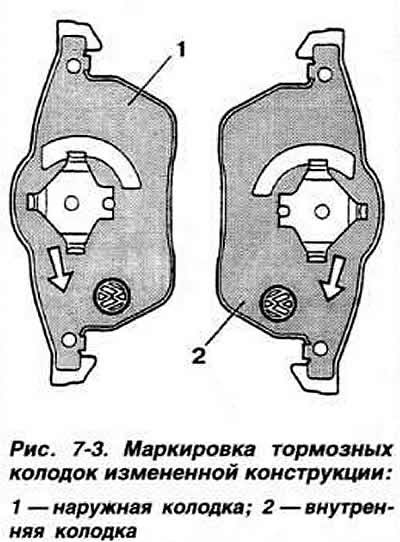

На автомобилях выпуска с июля 1995 г. с 16-клапанным двигателем «ABF» и с тормозными дисками диаметром 288 мм и толщиной 25 мм устанавливаются тормозные колодки измененной конструкции Внутреннюю и наружную колодку одного и того же колеса нельзя менять местами (рис. 7-3).
Барабанные тормозные механизмы задних колес с автоматической регулировкой зазора между колодками и барабаном.
Диаметр колесных цилиндров для автомобилей с двигателем модели «EZ» и кузовом «седан» 19,05 мм, для остальных моделей автомобилей 20,64 мм. Характеристики барабанов тормозных механизмов задних колес приведены в таблице 7-2.
Тормозные колодки марки и типа Textar Т 062 FF. Толщина фрикционной накладки 5,4 мм. Минимальная толщина фрикционной накладки при износе 2,5 мм. Ширина фрикционной накладки 40 мм.
Тормозные механизмы задних колес марки Girling со сплошными дисками, с плавающей скобой, однопоршневые. Диаметр поршня 38 мм (рис. 7-4).
Рис. 7-4. Детали дискового тормозного механизма заднего колеса: 1 - тормозной диск; 2 - подшипник ступицы; 3 - защитный кожух; 4 - суппорт; 5 - направляющая колодок; 6 - защитный колпачок; 7 - болт крепления суппорта; 8 - тормозные колодки.
Наружный диаметр диска 226 мм. Толщина диска 10 мм Минимальная толщина диска при эксплуатации 8 мм. Осевое биение рабочей поверхности диска не более 0,06 мм.
Тормозные колодки марки и типа Textar Т 419 ЕЕ. Толщина фрикционной накладки с учетом подложки 12 мм. Минимальная толщина фрикционной накладки при износе с учетом подложки 7 мм.
С октября 1992 г. для повышения эффективности рабочих и стояночных тормозных механизмов задних колес устанавливались суппорты измененной конструкции, внешнее отличие которых от суппорта прежней конструкции состоит в наличии ввертного держателя троса привода стояночного тормоза вместо держателя, выполненного заодно с корпусом суппорта.
Суппорты измененной конструкции не взаимозаменяемы с суппортами прежней конструкции.
