При отказе одного из контуров рабочей тормозной системы используется другой контур, обеспечивающий остановку автомобиля с достаточной эффективностью.
В гидравлический привод включены главный тормозной цилиндр 23 (рис. 9.1), вакуумный усилитель 5, гидроэлектронный модуль 22 антиблокировочной системы тормозов, тормозные механизмы передних и задних колес вместе с рабочими цилиндрами, трубопроводы.
Рис. 9.1. Тормозная система: 1 - тормозной диск правого переднего колеса; 2 - тормозной механизм правого переднего колеса; 3 - гибкий шланг тормозного механизма правого переднего колеса; 4 - трубопровод тормозного механизма правого переднего колеса; 5 - вакуумный усилитель; 6 - рычаг привода стояночного тормоза; 7, 16 - тросы привода стояночного тормоза; 8 - тормозной диск правого заднего колеса; 9 - тормозной механизм правого заднего колеса; 10 - гибкий шланг тормозного механизма правого заднего колеса; 11 - трубопровод тормозного механизма правого заднего колеса; 12 - трубопровод тормозного механизма левого заднего колеса; 13 - гибкий шланг тормозного механизма левого заднего колеса; 14 - тормозной механизм левого заднего колеса; 15 - тормозной диск левого заднего колеса; 17 - педаль тормоза; 18 - тормозной механизм левого переднего колеса; 19 - тормозной диск тормозного механизма левого переднего колеса; 20 - гибкий шланг тормозного механизма левого переднего колеса; 21 - трубопровод тормозного механизма левого переднего колеса; 22 - гидроэлектронный модуль ABS; 23 - главный тормозной цилиндр
Стояночная тормозная система с тросовым приводом на тормозные механизмы задних колес.
Тормозной механизм переднего колеса дисковый, с автоматической регулировкой зазора между колодками 10 (рис. 9.2) и диском 1, с плавающей скобой. Подвижная скоба образуется суппортом 11 с однопоршневым рабочим цилиндром. Направляющая 2 колодок прикреплена болтами к поворотному кулаку. Суппорт прикреплен болтами 4 и 7 к направляющим пальцам, установленным в отверстия направляющей колодок. Направляющие пальцы смазаны консистентной смазкой и защищены резиновыми чехлами. В полости колесного цилиндра установлен поршень с уплотнительным кольцом. За счет упругости этого кольца поддерживается оптимальный зазор между колодками и вентилируемым диском, поверхность которого защищена щитом тормоза. При торможении поршень под воздействием давления жидкости прижимает внутреннюю колодку к диску, в результате силы реакции суппорт перемещается на пальцах и наружная колодка тоже прижимается к диску, при этом сила прижатия колодок оказывается одинаковой. При рас- тормаживании поршень за счет упругости уплотнительного кольца отводится от колодки между колодками и диском образуется небольшой зазор.

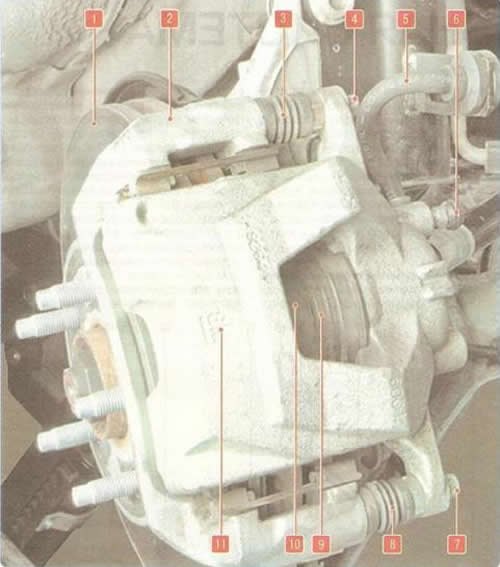

Рис. 9.2 Тормозной механизм переднего колеса: 1 - тормозной диск; 2 - направляющая колодок; 3, 8 - защитные чехлы направляющих пальцев; 4, 7 - болты крепления направляющих пальцев суппорта; 5 - тормозной шланг; 6 - клапан выпуска воздуха; 9 - пыльник поршня тормозного цилиндра; 10 - тормозная колодка; 11 - суппорт тормозного механизма
Главный тормозной цилиндр 4 (рис. 9.3) типа «тандем» гидравлического привода тормозов состоит из двух отдельных камер, соединенных с независимыми гидравлическими контурами. Первая камера связана с правым передним и левым задним тормозными механизмами, вторая с левым передним и правым задним.
Рис. 9.3. Главный тормозной цилиндр с бачком: 1 - датчик уровня тормозной жидкости; 2 - бачок главного тормозного цилиндра; 3, 10 - проушины фланца крепления цилиндра; 4 - корпус тормозного цилиндра; 5 - толкатель поршней; 6 - пробка бачка; 7, 8 - соединительные отверстия трубопроводов; 9 - уплотнительное кольцо
На главный цилиндр через резиновые соединительные втулки установлен бачок 2, внутренняя полость которого разделена перегородками на три отсека. Каждый отсек питает одну из камер главного тормозного цилиндра и главный цилиндр привода выключения сцепления.
При нажатии на педаль тормоза поршни главного тормозного цилиндра начинают перемещаться, рабочими кромками манжет перекрывают компенсационные отверстия, камеры и бачок разобщаются и начинается вытеснение тормозной жидкости.
В корпусе бачка установлен датчик 1 уровня тормозной жидкости. При падении уровня жидкости ниже допустимого в комбинации приборов загорается сигнальная лампа неисправного состояния тормозной системы.
Вакуумный усилитель, установленный между механизмом педали и главным тормозным цилиндром, при торможении за счет разрежения во впускной трубе двигателя через шток и поршень первой камеры главного цилиндра создает дополнительное усилие, пропорциональное усилию от педали.
В шланге, соединяющем вакуумный усилитель с впускной трубой, усыновлен обратный клапан. Он удерживает разрежение в усилителе при его падении во впускной трубе.
Вакуумный усилитель тормозов является самым распространенным видом усилителя из тех, которые применяются в тормозной системе современною автомобиля. Он создает дополнительное усилие на педали тормоза за счет разрежения. Применение усилителя значительно облегчает работу тормозной системы автомобиля и тем самым уменьшает усталость водителя.
Конструктивно вакуумный усилитель образует единый блок с главным тормозным цилиндром.
Примечание: Замена вакуумного усилителя в данном разделе не описывается в связи с тем, что при выполнении данной операции необходимо снять гидроэлектронный блок ABS. Работы по снятию гидроэлектронного блока рекомендуется проводить в специализированных сервисных центрах.
Тормозной механизм заднего колеса дисковый, с автоматической регулировкой зазора. Тормозные колодки 9 и 10 (рис. 9.4) приводятся в действие одним гидравлическим рабочим цилиндром. Оптимальный зазор между диском и колодками поддерживается по тому же принципу, что и у тормозных механизмов передних колес.

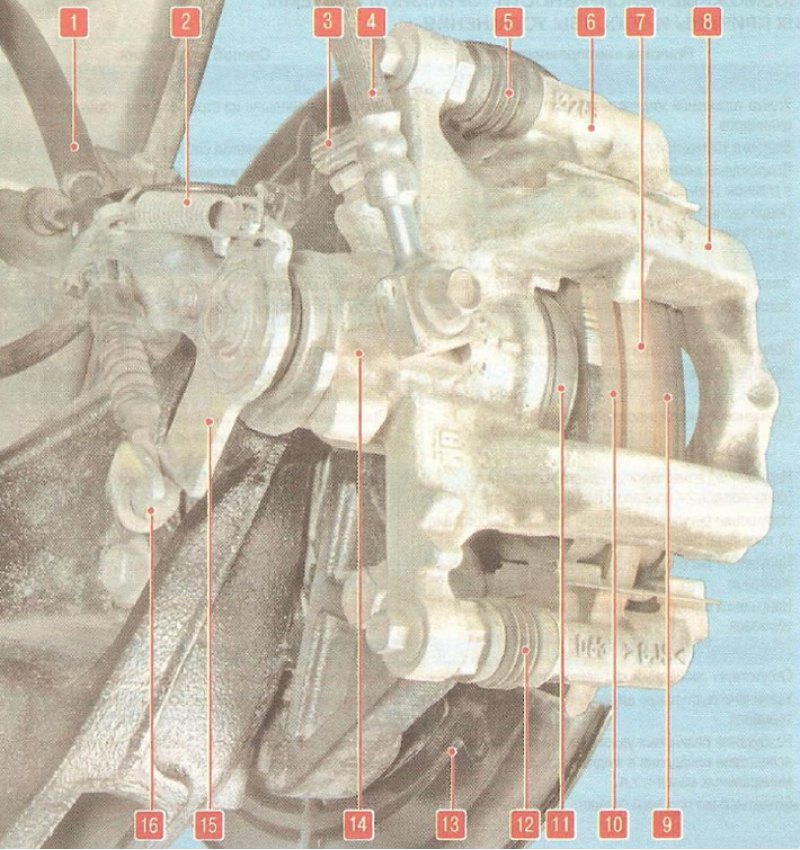

Рис 9.4 Тормозной механизм заднего колеса: 1 - трос привода стояночного тормоза; 2 - возвратная пружина механизма стояночного тормоза; 3 - клапан выпуска воздуха; 4 - тормозной шланг; 5, 12 - направляющие пальцы суппорта; 6 - направляющая колодок; 7 - тормозной диск; 8 - суппорт тормозного механизма; 9, 10 - тормозные колодки; 11 - пыльник поршня рабочего цилиндра; 13 - щит тормозного механизма; 14 - рабочий цилиндр; 15 - рычаг привода стояночного тормоза; 16 - наконечник троса привода
Дисковый рабочий тормозной механизм заднего колеса совмещен с механизмом стояночного тормоза. Внутренняя полость тормозного диска одновременно служит тормозным диском стояночного тормоза.
Стояночный тормозной механизм, приводимый в действие механически, состоит из рычага, регулировочного устройства, двух задних тросов и тормозных механизмов на задних колесах.
Антиблокировочная система тормозов (ABS) состоит из датчиков частоты вращения колес, выключателя на педали тормоза, гидроэлектронного модуля управления (HECU) и сигнальной лампы в комбинации приборов. Антиблокировочная система также оборудована системой самодиагностики, выявляющей неисправности компонентов системы.
ABS служит для регулирования давления в тормозных механизмах всех колес при торможении в сложных дорожных условиях, предотвращая блокировку колес.
Система ABS обеспечивает следующие преимущества:
- объезд препятствий с более высокой степенью безопасности, в том числе и при экстренном торможении;
- сокращение тормозного пути при экстренном торможении с сохранением курсовой устойчивости и управляемости автомобиля. в том числе и в повороте.
В случае неисправности системы предусмотрены функции диагностики и поддержания работы при отказах системы.
Гидроэлектронный модуль управления получает информацию о скорости движения автомобиля, направлении движения и дорожных условиях от датчиков частоты вращения колес, датчика угла поворота рулевого колеса, датчика положения дроссельной заслонки. После включения зажигания блок управления подает напряжение на датчики частоты вращения колес. В датчиках используется эффект Холла, они генерируют выходной сигнал в виде прямоугольных импульсов. Сигнал изменяется пропорционально частоте вращения импульсного кольца датчика, установленного на корпусе наружного шарнира привода колеса.
На основе этой информации блок управления определяет оптимальный режим торможения колес.
(Посмотрите оригинал на портале: www.autoinstruction.ru)
Различают следующие режимы работы антиблокировочной системы:
- режим нормального торможения. При нормальном торможении электромагнитный клапан обесточен, входной клапан открыт, выходной клапан закрыт. При нажатии на педаль тормоза тормозная жидкость под давлением подается в рабочий цилиндр через электромагнитный клапан и приводит в действие тормозные механизмы колес. При отпускании педали тормоза тормозная жидкость возвращается в главный тормозной цилиндр через входной и обратный клапаны;
- режим экстренного торможения. Если при экстренном торможении начинается блокировка колеса, модуль выдает на электромагнитный клапан команду на уменьшение подачи тормозной жидкости, затем напряжение подается на каждый электромагнитный клапан. Входной клапан закрывается, и подача тормозной жидкости из главного цилиндра перекрывается; выходной клапан открывается, и тормозная жидкость поступает из рабочего цилиндра в главный, а затем в бачок, что вызывает снижение давления;
- режим поддержания давления. При максимальном снижении давления в рабочем цилиндре модуль выдает на электромагнитный клапан команду на поддержание давления тормозной жидкости, напряжение подается на входной клапан и не подается на выходной клапан. При этом входной и выходной клапаны закрыты и тормозная жидкость из рабочего цилиндра не уходит;
- режим повышения давления. Если модуль определяет, что колесо не заблокировано, то он обесточивает электромагнитный клапан. Напряжение на электромагнитные клапаны не подается, тормозная жидкость через входной клапан поступает в рабочий цилиндр, давление в котором возрастает.
Для диагностики и ремонта антиблокировочной системы тормозов требуются специальное оборудование и оснастка. Поэтому в случае выхода ее из строя обращайтесь на специализированную станцию технического обслуживания.
Полезные советы: Слишком малый рабочий ход свидетельствует о неправильной начальной установке педали тормоза, нарушении регулировки вакуумного усилителя тормозов или заедании рабочего цилиндра, обусловливает повышенный расход топлива и ускоренный износ тормозных колодок. Слишком большой рабочий ход - признак сверхнормативных зазоров в механизме педали или нарушения герметичности гидропривода тормозной системы. Если рабочий ход уменьшается при неоднократном нажатии на педаль, т.е. она становится «жестче», - в системе воздух. Если полный ход педали начинает увеличиваться, система негерметична.
Если при торможении педаль тормоза всегда начинает вибрировать, вероятнее всего, покороблены тормозные диски. К сожалению, в такой ситуации их надо только менять, причем сразу оба. Периодически появляющаяся и исчезающая вибрация педали при резком торможении сопровождает работу антиблокировочной системы тормозов и не является признаком неисправности.
Если при торможении машину начинает тянуть в сторону, проверьте рабочие цилиндры: возможно, потребуется их замена.
Если в передней подвеске появился стук, пропадающий при торможении, проверьте затяжку болтов крепления суппорта.
