Планетарная передача
Каталожный №:
- КП 087 RR; 087 300 036 X;
- КП 087 RBA: 087 300 036 ВХ;
- КП 089 КАВ: 089 321 022 АХ;
- КП 089 KAD: 089 321 022 СХ;
- КП 089 КАН: 089 321 022 GX.
Главная передача
Каталожный №:
- КП 087 RR: 087 409 505 ТХ;
- КП 087 RBA: 087 409 507 X;
- КП 089 КАВ: 089 409 505 ЕХ;
- КП 089 KAD и КАН: 089 409 505 DX.
Материал скопирован с онлайн-ресурса AutoInstruction.ru
Клапанная коробка
Индекс:
- КП 087 RR: BE;
- КП 087 RBA: FE;
- КП 089 КАВ: F;
- КП 089 KAD: FCS;
- КП 089 КАН: FC.
Для регулировки ленточного тормоза II передачи ослабить контргайку, затянуть регулировочный болт сначала моментом 1,00 кгс·м, затем ослабить болт, вновь затянуть моментом 0,5 кгс·м и отвернуть на 2 ½ оборота, после чего затянуть контргайку.

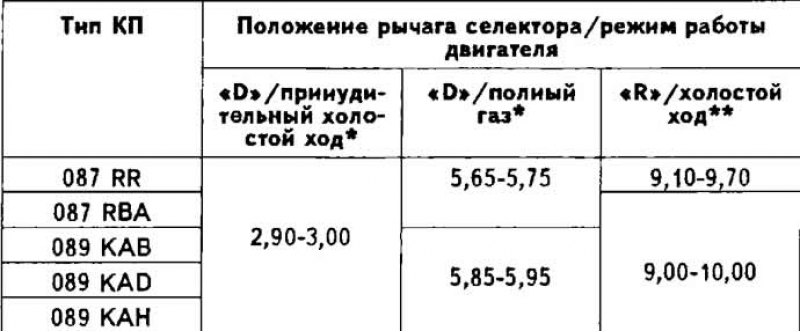

Рабочее давление масла
*Проверка производится при движении автомобиля со скоростью более 50 км/ч.
**Проверка производится на стоящем автомобиле.

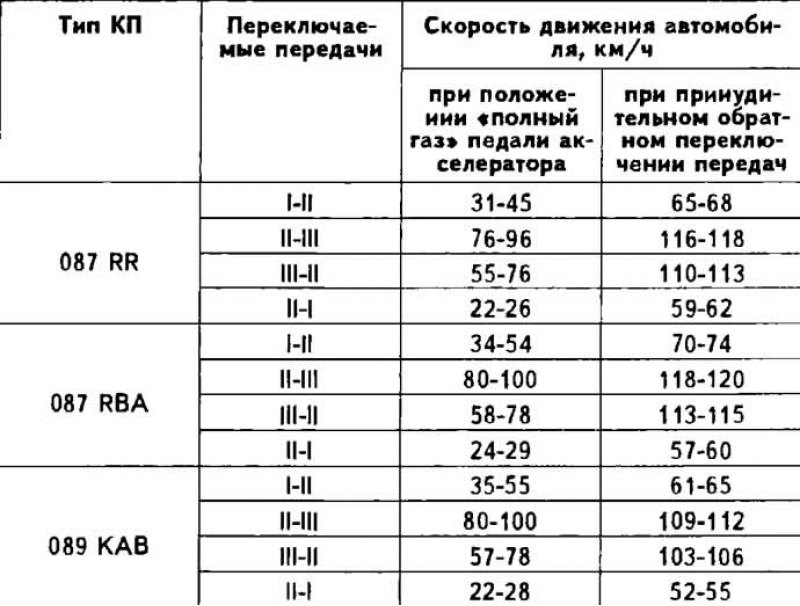

Моменты переключения передач
Передаточные числа
Используемые масла
Картер КП и гидротрансформатора крутящего момента Используемое масло: ATF Dexron.
Заправочные емкости, л:
- общая: 6,0;
- при замене масла: 3,0.
Для проверки уровня масла установить автомобиль на ровной горизонтальной площадке, поставить рычаг селектора в положение «N», затянуть ручной тормоз, запустить двигатель на холостом ходу, разогреть в картере КП масло до температуры 40-60°С.
Картер дифференциала
Используемое масло: гипоидное масло GL5; SAE 90; MIL L 2105 В.
Заправочная емкость, л:
- КП 089: 0,75;
- КП 087: 1,0.
