Снятие
1. Устанавливаем автомобиль на смотровую яму или эстакаду (см. "Подготовка автомобиля к TO и ремонту").
2. Снимаем поддон картера двигателя (см. "Поддон картера двигателя - снятие и установка").
3. Снимаем с блока цилиндров держатель с сальником (см. "Задний сальник коленчатого вала - замена").
4. Снимаем крышку привода распределительного вала с уплотнительной прокладкой и цепь со звездочки коленчатого вала (см. "Цепь привода газораспределительного механизма - замена").
5. Помечаем взаимное положение шатунов относительно их крышек и крышек коренных подшипников относительно блока цилиндров.
6. Торцовым ключом на 14 мм отворачиваем две гайки крепления крышки шатуна.

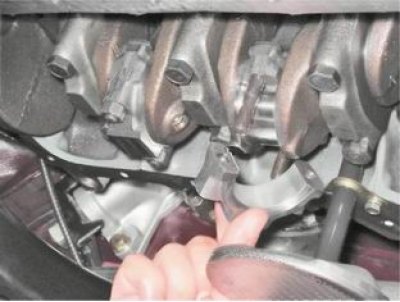

7. Снимаем крышку шатуна вместе с вкладышем.
8. Отсоединяем от коленчатого вала остальные шатуны и сдвигаем их вверх.
Вынимаем вкладыши из шатунов и их крышек.

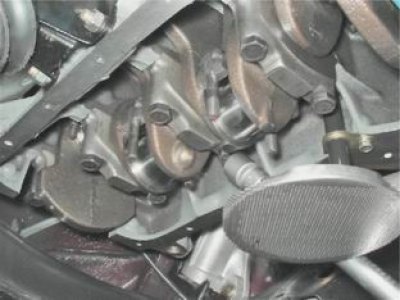

9. Торцовым ключом на 17 мм ослабляем болты крепления крышек коренных подшипников коленчатого вала.
10. Отвернув два болта, снимаем крышку заднего коренного подшипника. B проточках задней опоры коленчатого вала установлены два упорных полукольца. Переднее кольцо A - сталеалюминиевое, а заднее Б - металлокерамическое. Кольца можно вынуть, нажав на их торцы тонкой отверткой.
11. Отворачиваем болты остальных крышек коренных подшипников, удерживая коленчатый вал от падения. Снимаем поочередно крышки и вынимаем коленчатый вал из картера. Все вкладыши крышек (кроме третьей), установленные в постелях коренных подшипников, имеют проточку. На крышках коренных подшипников выполнены метки, соответствующие их порядковому номеру (отсчет от носка коленчатого вала), обращенные к левой стороне блока цилиндров. На пятой крышке выполнены две метки, разнесенные по краям.
Метка крышки первого коренного подшипника
12. Для замены вынимаем вкладыши коренных подшипников коленчатого вала из блока цилиндров и крышек.
Коренные (A) и шатунные (B) вкладыши коленчатого вала
Примечание При наличии любых трещин на шейках или щеках коленчатый вал подлежит замене.
13. Микрометром измеряем диаметры коренных и шатунных шеек и сравниваем с данными, приведенными в таблице 8.1.27.1. Если износ или овальность больше 0,03 мм, то шейки необходимо прошлифовать в специализированной мастерской, где имеется в наличии необходимое оборудование (там же необходимо проверить осевое биение основных поверхностей коленчатого вала). После шлифовки повторно измеряем диаметры шеек коленчатого вала для определения ремонтного размера вкладышей.
Таблица 8.1.27.1. Диаметры шеек коленчатого вала
| Номинальный | Ремонтные (уменьшенные) размеры (мм) | |||
| 025 | 050 | 075 | 100 | |
| Шатунные шейки | ||||
| 47,814 | 47,564 | 47,314 | 47,064 | 46,814 |
| 47,834 | 47,584 | 47,334 | 47,084 | 46,834 |
| Коренные шейки | ||||
| 50,775 | 50,525 | 50,275 | 50,025 | 49,775 |
| 50,795 | 50,545 | 50,295 | 50,045 | 49,795 |
Установка
1. Промываем коленчатый вал в керосине и продуваем сжатым воздухом его внутренние полости. Устанавливаем новые вкладыши коренных подшипников коленчатого вала номинального или ремонтного размера. Ha наружной цилиндрической поверхности вкладышей выбиты цифры, указывающие ремонтный размер: 025 - первый ремонтный, под шейку коленчатого вала, уменьшенную по диаметру на 0,25 мм. Соответственно при втором, третьем и четвертом ремонтных размерах будут значения: 050, 075, 100. Отличить шатунные вкладыши от коренных просто. Ha верхних коренных вкладышах (кроме среднего) выполнены кольцевые канавки. Кроме того, вкладыши средней опоры шире остальных. Шатунные вкладыши все одинаковые и взаимозаменяемые, их диаметр меньше диаметра коренных. Для увеличения площади контакта на шатунных вкладышах нет кольцевых канавок.
Смотрите полную версию на сайте (www.autoinstruction.ru)
2. Устанавливаем в проточки постели пятого коренного подшипника упорные полукольца канавками к коленчатому валу. Полукольца изготавливаются нормальной толщины (2,310-2,360 мм) и увеличенной (2,437-2,487 мм).
3. Проверяем осевой зазор между упорными полукольцами и упорными поверхностями коленчатого вала, который должен быть в пределах 0,06-0,26 мм. Если зазор превышает максимально допустимый (0,35 мм),
заменяем упорные полукольца новыми, увеличенными на 0,127 мм.
4. Смазываем шатунные и коренные шейки коленчатого вала моторным маслом и устанавливаем вал в блок.
5. B соответствии с метками устанавливаем крышки коренных подшипников и затягиваем болты их крепления моментом 68,4-84,3 Н·м. Проверяем свободное вращение вала.
6. Устанавливаем на коленчатый вал шатуны с вкладышами и крышками. Затягиваем гайки креплений моментом 43,4-53,5 Н·м.
7. Устанавливаем поддон картера двигателя (см. "Поддон картера двигателя - снятие и установка").
8. Устанавливаем на блок цилиндров держатель с сальником (см. "Задний сальник коленчатого вала - замена").
9. Установка остальных снятых деталей выполняется в обратной последовательности.
10. Регулируем натяжение цепи (см. "Цепь привода газораспределительного механизма - замена").
11. Регулируем натяжение ремня привода генератора (см. "Ремень привода генератора - регулировка натяжения и замена").
12. Ha карбюраторном двигателе проверяем и при необходимости корректируем угол опережения зажигания (см. "Момент зажигания - проверка и регулировка").
