Элементы крепления подшипника/ступицы заднего колеса на переднеприводных автомобилях
- 1 - самоконтрящийся болт, 35 Нм,
- 2 - суппорт заднего тормоза,
- 3 - болты, 60 Нм,
- 4 - тормозной диск,
- 5 - болты, 60 Нм,
- 6 - подшипник/ступица заднего колеса,
- 7 - тампованный кожух,
- 8 - задняя балка,
- 9 - датчик вращения заднего колеса,
- 10 - фиксатор датчика вращения заднего колеса
Внимание: При установке болта 1 необходимо использовать новый болт.
Внимание: Подшипник/ступица заднего колеса 6 представляют собой единый узел. В этом случае не требуется регулировка подшипника заднего колеса.
Снятие

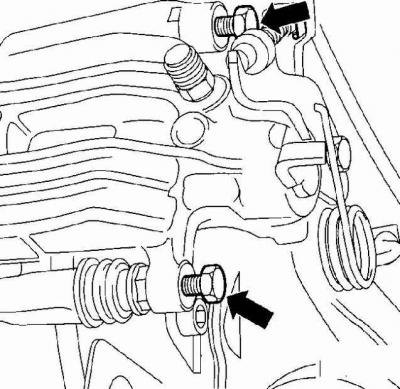

1. Отвинтите два болта крепления тормозного суппорта, при этом, используя тонкий гаечный ключ, удерживайте направляющий палец от проворачивания.
2. Снимите тормозные колодки.
3. Снимите тормозной диск.

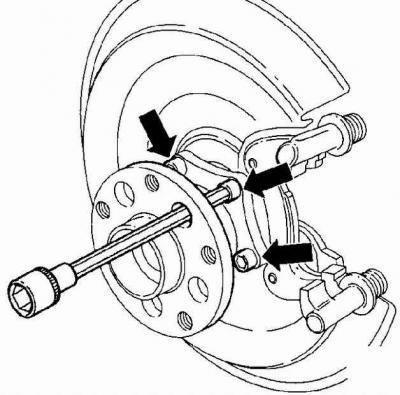

4. Через отверстие в ступице, отвинтите пять болтов крепления подшипника/ступицы заднего колеса.
5. Снимите подшипник/ступицу заднего колеса.
Установка
1. Установите подшипник/ступицу заднего колеса и привинтите болтами, затянув их моментом 60 Нм.
2. Установите тормозной диск.
3. Установите тормозные колодки.
4. Установите суппорт тормоза и закрепите его новыми самоконтрящимися болтами, при этом тонким гаечным ключом удерживайте направляющий палец от проворачивания.
