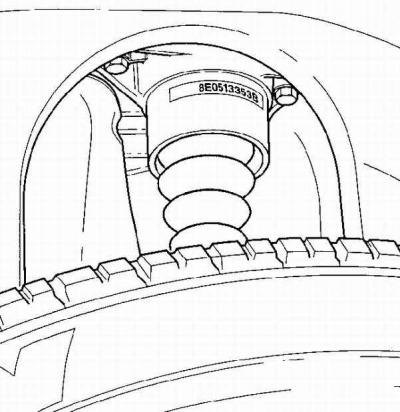

Расположение болтов верхнего крепления заднего амортизатора

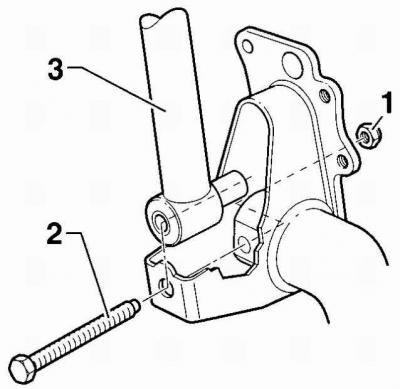

Элементы нижнего крепления заднего амортизатора
- 1 - гайка,
- 2 - болт,
- 3 - амортизатор
Снятие
1. На автомобиле, стоящем на колесах из-под автомобиля вывинтите болты верхнего крепления амортизатора к кузову автомобиля (см. рис. Расположение болтов верхнего крепления заднего амортизатора). Для улучшения доступа к болтам крепления амортизатора можно незначительно приподнять автомобиль.
2. Для разгрузки пружины задней подвески, поднимите заднюю часть автомобиля настолько, чтобы колесо было приподнято над землей на 10 см. Снимите заднюю пружину с опор и извлеките ее из-под автомобиля. При необходимости помощник должен повернуть балку задней подвески вниз.
3. Отвинтите гайку и извлеките болт нижнего крепления амортизатора. Переместив вверх, извлеките нижнюю часть заднего амортизатора из задней балки, опустите амортизатор и извлеките его из-под автомобиля, см. рис. Элементы нижнего крепления заднего амортизатора.
Установка
1. Установите амортизатор на место, вставьте болт крепления амортизатора и навинтите на него гайку, не затягивая ее окончательно.
(Оригинал можно просмотреть на сайте: «www.autoinstruction.ru»)
2. Установите пружину таким образом, чтобы крайние витки пружины располагались на опорах таким образом, как показано на рис. Правильное расположение нижнего витка пружины в гнезде пружины.
3. Привинтите верхнее крепление амортизатора к кузову автомобиля.
4. Опустите автомобиль на землю настолько, чтобы задние колеса находились на земле, но при этом был возможен доступ к болтам верхнего крепления заднего амортизатора.
5. Затяните болты верхнего крепления заднего амортизатора моментом 45 Нм. Затяните болт и гайку нижнего крепления заднего амортизатора моментом 50 Нм и затем доверните на угол 90°.
