Снять рукоятку и чехол рычага переключения передач.
Отвернуть гайки крепления тросов переключения и выбора передач к коробке передач.
Снять выключатель света заднего хода, расположенный на механизме выбора передач.
Ослабить регулировочный болт на рычаге переключения передач (рис. 4-49), установить шаблон VW 3192 на рычаг переключения передач и зафиксировать шаблон крючком и зажимным винтом. Установить рычаг переключения передач на левый упор кулисы шаблона, нажать на рычаг до упора влево и в этом положении зафиксировать кулису стопорным винтом. Установить рычаг переключения передач на правый упор кулисы шаблона и затянуть регулировочный болт на рычаге переключения передач.
Рис. 4-49. Регулировка тросов переключения и выбора передач:
I - установка шаблона на рычаг переключения передач: 1 - шаблон VW 3192; 2 - стопорный винт шаблона; 3 - стопорный винт кулисы шаблона; 4 - рычаг переключения передач. Стрелкой показан регулировочный болт рычага переключения передач;
II - установка шаблона на механизм выбора передач: 1, 2 - шаблон VW 3192/1; 3 - болты крепления тросов переключения и выбора передач.
Установить шаблон VW 3192/1 и шпонку на механизм переключения передач коробки передач, не перемещая рычаг выбора передач в вертикальном направлении (рис. 4-49). В этом положении затянуть болты крепления тросов переключения и выбора передач.
Снять регулировочные шаблоны с рычага переключения передач и с коробки передач. Перевести рычаг переключения передач в нейтральное положение: рычаг должен находиться на линии переключения III и IV передач. Убедиться в правильности переключения и фиксации передач, в особенности передачи заднего хода. Установить чехол и рукоятку рычага переключения передач.

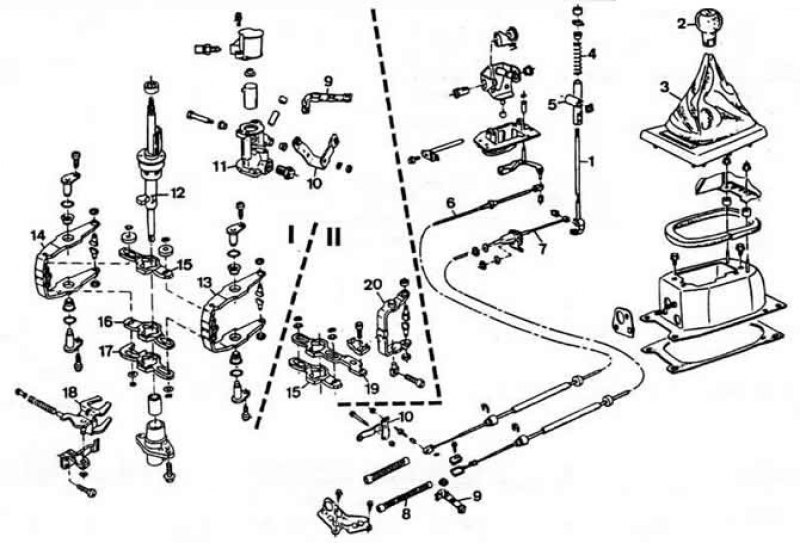

Рис. 4-50. Детали привода переключения передач и механизма выбора передач: I - 4-ступенчатая КП; II - 5-ступенчатая КП. 1 - рычаг переключения передач; 2 - рукоятка рычага; 3 - чехол рычага; 4 - пружина; 5 - направляющая втулка рычага переключения передач; 6 - трос выбора передач; 7 - трос переключения передач; 8 - защитный чехол; 9 - рычаг привода переключения передач; 10 - рычаг выбора передач; 11 - корпус; 12 - вал переключения передач; 13 - вилка переключения III и IV передач; 14 - вилка переключения I и II передач; 15 - поводок вилки переключения III и IV передач; 16 - поводок вилки переключения I и II передач; 17 - поводок вилки включения заднего хода; 18 - вилка включения заднего хода; 19 - поводок вилки включения V передачи; 20 - вилка включения V передачи.
