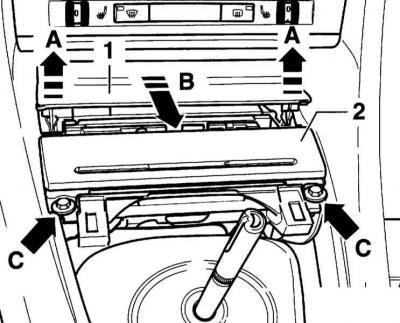

2. Потяните накладку (1) сначала в направлении стрелки (А) и затем выньте в направлении стрелки (В).
Внимание: У автомобилей с панелью управления кондиционера, расположенной над пепельницей, необходимо предварительно немного вытянуть пульт.
3. Выверните болты крепления (С) и выньте пепельницу (2) из центральной консоли.

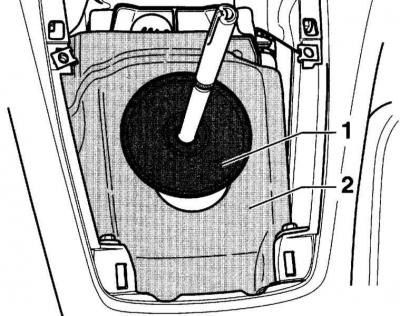

4. Выньте вверх демпфирующую шайбу (1) и демпфер шума (2).

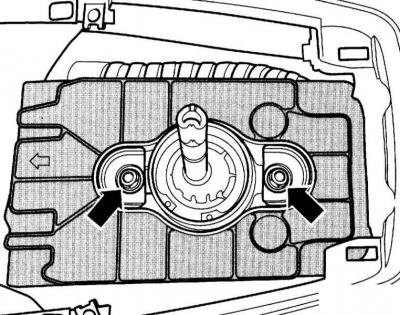

5. Выверните болты крепления крышки (стрелки на сопроводительной иллюстрации).

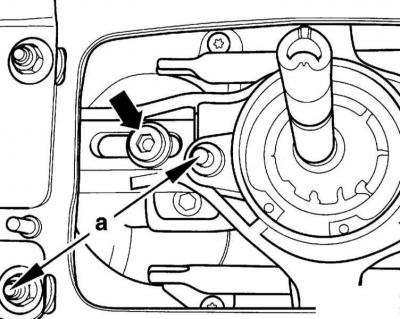

6. Измерьте расстояние (а) между двумя резьбовыми пальцами в приводе переключения.
Внимание: Измерять необходимо между центрами пальцев.
7. Расстояние должно быть а = 85 мм. Если полученное значение отличается от указанного, отрегулируйте расстояние (а) следующим образом: Ослабьте винт (стрелка) крепления толкающей штанги. Толкающая штанга должна легко перемещаться в обе стороны сзади в приводе переключения на ползуне.
8. Отрегулируйте размер (а) путем смещения толкающей штанги сзади. Затяните болт крепления толкающей штанги моментом 25Нм.

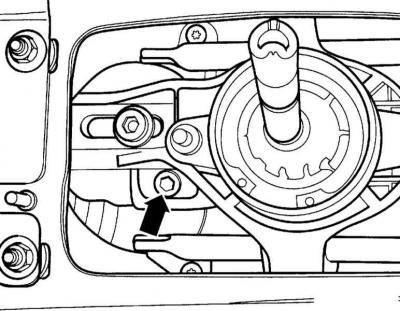

9. Ослабьте болт (стрелка на сопроводительной иллюстрации) в приводе переключения. Соединение толкающая штанга/привод переключения должно иметь лёгкий ход.

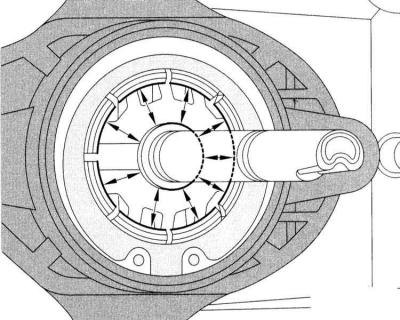

10. Установите рычаг переключения: Рычаг должен быть сцентрирован внизу в шаровой опоре. Расстояние от шаровой опоры до рычага переключения внизу со всех сторон должно быть одинаковым.
11. Установите рычаг вертикально в направлении движения и удерживайте его в этом положении.
12. Затяните болт крепления штанги переключения моментом 25Нм.
13. Затяните болты крепления крышки защиты от шума моментом 10Нм. Следите за положением установки: Стрелка на крышке указывает в направлении «вперед».
14. Кнопка включения с механизмом фиксации: Установите кнопку вместе с крышкой рычага переключения на рычаг и поверните присоединительный элемент до упора.
15. Кнопка включения с зажимным хомутом: Установите кнопку включения сновым хомутом на рычаг переключения и сдавите хомут плоскогубцами.
16. При необходимости, установите блок управления кондиционером и пепельницу.
