Снятие

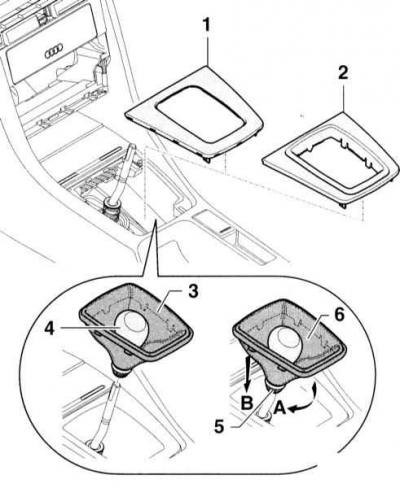

1. Откройте пепельницу. Сильно потяните вверх крышку рычага переключения (2) вместе с чехлом (6), отсоединив от четырёх зажимов.
2. Снимите чехол (6) вверх. Поверните против часовой стрелки гайку (5) и снимите ручку (4) с рычага.
Внимание: В зависимости от модели вместо гайки может быть хомут. (1) – крышка селектора.
3. Нажмите на планки и отсоедините чехол от рамки (3).
Установка
1. Установка выполняется в последовательности, обратной снятию. При этом наденьте чехол на рычаг переключения (стрелка В) поверните гайку (5) по часовой стрелке (стрелка А).
Автоматическая трансмиссия
Снятие
1. Установите селектор в положение «D».

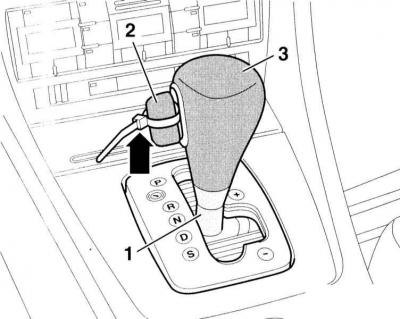

2. Поверните втулку (1) против часовой стрелки и сдвиньте вниз до упора.
3. Осторожно потяните стопор (2) из ручки (3) так, чтобы хомут кабеля можно было продвинуть через зазор между стопором и ручкой.
Предостережение: Не вытягивайте стопор далеко, т.к. в противном случае можно повредить селектор.
4. Замкните хомут вокруг фиксатора (стрелка), затяните его и удерживайте в таком положении.
5. Снимите ручку (3) вверх с селектора.
6. Откройте переднюю пепельницу и отсоедините крышку.

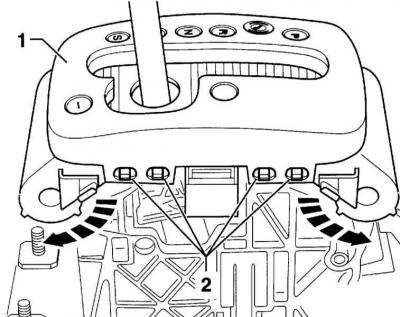

7. Освободите зажимы (2) и выньте вверх накладку селектора (1) из центральной консоли.
[Первоисточник расположен на портале: www.AutoInstruction.ru]
8. Рассоедините разъём со стороны накладки.
Внимание: Для снятия переключателя Tiptronic нажмите внутрь стопоры (2), отсоедините накладку от нижней части и выньте выключатель из накладки.
9. Отсоедините сильным рывком крышку селектора (1) из держателя зажима и потяните вверх.
Установка
1. Установите селектор в положение «D», установите крышку селектора и зафиксируйте её.
2. Состыкуйте разъём, установите и зафиксируйте накладку селектора и крышку.
3. Установите на место крышку пепельницы.
4. Установите на селектор ручку и зафиксируйте её.
Внимание: Фиксатор при этом должен быть вытянут из ручки, как описано при снятии, и зафиксирован хомутом кабеля. Фиксатор должен показывать влево в сторону водителя.
5. Снимите хомут кабеля и вдавите фиксатор в ручку.
6. Сдвиньте втулку на селекторе вверх, поверните по часовой стрелке и зафиксируйте.
