Модели Astra
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи (см. Главу 5).
2. При соответствующей комплектации извлеките переднюю пепельницу из центральной консоли (см. Главу «Органы управления и приемы эксплуатации», Раздел 17).
3. На моделях, необорудованных пепельницей, снимите крышку вещевого ящика перед рычагом переключения передач/селектора. Вытяните ящик вверх, подцепив его двумя пальцами за отверстия в днище, и рассоедините разъем электропроводки с обратной стороны 12-вольтной розетки.
4. Возьмитесь сзади за крышку под рычагом стояночного тормоза, сильно потяните ее вверх и отделите от центральной консоли.
5. На моделях с РКПП подденьте пластмассовым клином пыльник рычага и отделите его от крышки основания, заверните его наверх (см. сопр. иллюстрацию).
6. Выверните 2 крепежных винта (см. иллюстрацию 39.5) и отделите крышку основания рычага переключения передач от центральной консоли.
7. На моделях с РКПП рассоедините разъемы электропроводки с обратной стороны крышки. Снимите крышку с центральной консоли, при этом проденьте пыльник рычага переключения передач вместе с рамкой через отверстие в крышке.
8. На моделях с АТ отсоедините и снимите выключатель с обратной стороны крышки.
9. Установка производится в обратном порядке.
Модели Zafira
10. Отсоедините провод от отрицательной клеммы аккумуляторной батареи (см. Главу 5).
11. На моделях, оборудованных РКПП, при помощи пластмассового клина отделите пыльник рычага переключения передач от ниши и заверните его наверх.
12. На моделях, оборудованных АТ, снимите рукоятку рычага селектора (см. сопр. иллюстрацию), для чего отожмите фиксирующую втулку и поверните ее на угол примерно 30° по часовой стрелке. Нажмите кнопку снятия блокировки на рукоятке и снимите рукоятку.
Внимание: Следите за тем, чтобы при снятой рукоятке приводная штанга блокировки рычага селектора не была вдавлена внутрь рычага!
13. Извлеките лоток пепельницы (см. Главу «Органы управления и приемы эксплуатации», Раздел 17).
(Статья перепечатана с ресурса: www.autoinstruction.ru)
14. При помощи пластмассового клина отожмите 2 фиксатора и извлеките корпус пепельницы из консоли.

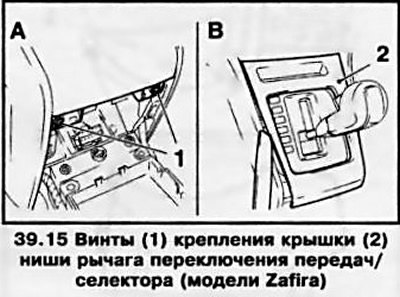

15. Выверните 2 крепежных винта (см. сопр. иллюстрацию). при помощи пластмассового клина отделите крышку основания рычага от консоли. Вытяните крышку назад и осторожно рассоедините разъем электропроводки.
16. Установка производится в порядке, обратном порядку снятия.
Замечание: Рукоятка рычага селектора надевается при нажатой кнопке блокировки.
