Внимание: При выполнении работ вблизи элементов системы дополнительной безопасности (SRS) соблюдайте осторожность и выполняйте соответствующие меры безопасности (см. Главу «Органы управления и приемы эксплуатации», Разделы 13 и 16)!
Внимание: При подключении аккумуляторной батареи никто не должен находиться в салоне автомобиля!
Отделка стойки А
1. Отсоедините провода и заизолируйте клеммы батареи (см. Главу 5).
2. Отверткой подденьте сервисную крышку на отделке передней стойки (см. сопр. иллюстрацию) и аккуратно отделите ее, постепенно продвигая отвертку вдоль периметра крышки.
3. Введите пластмассовый клин под отделку стойки А и отожмите фиксатор, снимите отделку со стойки, потянув ее по направлению вверх.
4. Установка производится в порядке, обратном порядку снятия, при этом следите, чтобы внутренняя кромка уплотнителя оказалась поверх отделки.
Верхняя секция отделки стойки В
5. Отсоедините провода и заизолируйте клеммы батареи (см. Главу 5).
6. Отсоедините крепление соответствующего ремня безопасности с переднего сиденья (см. Главу 48).
7. При помощи отвертки подденьте сервисную крышку верхней секции отделки стойки В (см. сопр. иллюстрацию) и аккуратно отделите ее, постепенно продвигая отвертку вдоль периметра крышки.
8. Введите пластмассовый клин под отделку стойки В и отожмите 6 фиксаторов, затем разъедините верхнюю и нижнюю секции отделки (см. иллюстрацию 44.7). Вытяните ремень безопасности из устройства для регулировки высоты положения верхнего анкера и снимите верхнюю секцию отделки со стойки.
9. Установка производится в порядке, обратном порядку снятия, при этом следите, чтобы внутренняя кромка уплотнителя оказалась поверх отделки. Затяните винт крепления ремня безопасности с требуемым усилием (см. Спецификации), предварительно смазав его резьбу фиксирующим компаундом. Проверьте, чтобы лямка ремня не была перекрученной и свободно сматывалась барабаном. Проверьте исправность функционирования ремня (см. Главу «Органы управления и приемы эксплуатации»).
Нижняя секция отделки стойки В
10. Снимите внутреннюю отделку порогов (см. ниже).
11. Введите пластмассовый клин под отделку стойки В и отожмите 4 фиксатора, затем разъедините верхнюю и нижнюю секции отделки и снимите нижнюю секцию со стойки (см. сопр. иллюстрацию).
12. Установка производится в порядке, обратном порядку снятия, при этом следите, чтобы внутренняя кромка уплотнителя оказалась поверх отделки.
Облицовка стойки С
13. Отсоедините провода и заизолируйте клеммы батареи (см. Главу 5).
14. Снимите заднее сиденье вместе со спинкой (см. Раздел 49).

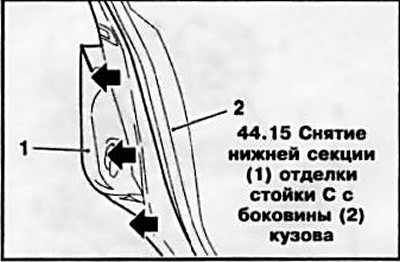

15. Снимите нижнюю отделку, отжав фиксаторы боковины (см. сопр. иллюстрацию).
16. Отсоедините крепление соответствующего ремня безопасности от боковины.

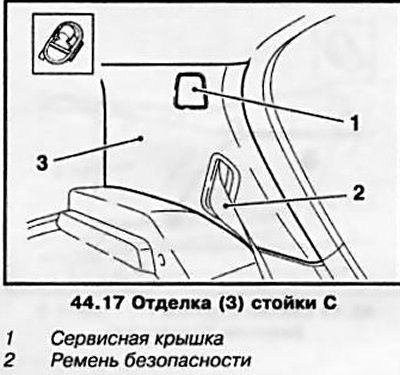

17. При помощи отвертки подденьте сервисную крышку верхней секции отделки стойки С (см. сопр. иллюстрацию) и аккуратно отделите ее, постепенно продвигая отвертку вдоль периметра крышки. Введите пластмассовый клин под отделку стойки С и отожмите 5 фиксаторов.
18. Вытяните ремень безопасности из направляющей и снимите отделку стойки.
19. Установка производится в порядке, обратном порядку снятия, при этом следите, чтобы внутренняя кромка уплотнителя оказалась поверх отделки. Затяните винт крепления ремня безопасности с требуемым усилием, предварительно смазав его резьбу фиксирующим компаундом. Проверьте, чтобы лямка ремня не была перекрученной и свободно сматывалась барабаном. Проверьте функционирование ремня (см. Главу «Органы управления и приемы эксплуатации»).
Боковая отделка багажного отделения
20. Снимите заднее сиденье вместе со спинкой (см. Главу 49).
21. Снимите отделку стойки С (см. выше) и отделку задка (см. ниже).
22. Выверните 3 верхних винта крепления отделки (см. сопр. иллюстрацию), а затем рассоедините разъем электропроводки.
23. При помощи пластмассового клина отожмите 3 фиксатора, отделите отделку от рамы двери задка и извлеките ее из багажного отделения.
24. Установка производится в порядке, обратном порядку снятия, при этом следите, чтобы внутренняя кромка уплотнителя оказалась поверх отделки.
Внутренняя отделка порогов
25. Откройте передние и задние двери и снимите уплотнители с дверных проемов (см. Раздел 37).

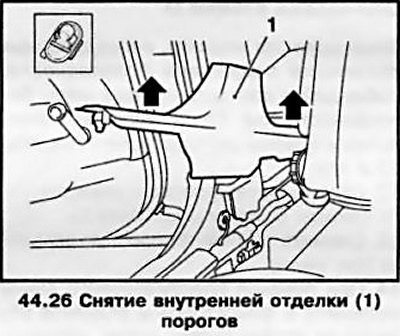

26. При помощи пластмассового клина отожмите 5 фиксаторов и отделите отделку порогов от дверных проемов (см. сопр. иллюстрацию) и вытяните ее вверх.
27. Установка производится в порядке, обратном порядку снятия. Перед установкой проверьте состояние фиксаторов и правильность их сопряжения с отделкой порогов, при необходимости замените.
Внимание: Проверьте прокладку электропроводки — провода, проложенные вдоль дверного проема, не должны пережиматься! Следите, чтобы внутренняя кромка уплотнителя оказалась поверх отделки.
Отделка порога задка
28. Откройте дверь задка.
29. На моделях Astra GTC снимите крышку пола багажного отделения, извлеките шаровую опору тягово-сцепного устройства, откиньте вперед спинку заднего сиденья и извлеките багажный ящик.
30. При помощи пластмассового клина отожмите 4 фиксатора задней кромки, а затем еще 4 фиксатора со стороны багажного отделения и снимите отделку рамы дверного проема задка (см. сопр. иллюстрацию).
Замечание: На моделях Astra GTC со стороны багажного отделения отделка закреплена тремя фиксаторами.
31. Установка производится в порядке, обратном порядку снятия, при этом следите, чтобы внутренняя кромка уплотнителя оказалась поверх отделки.
