Модели Astra
Нескладывающаяся подушка заднего сиденья

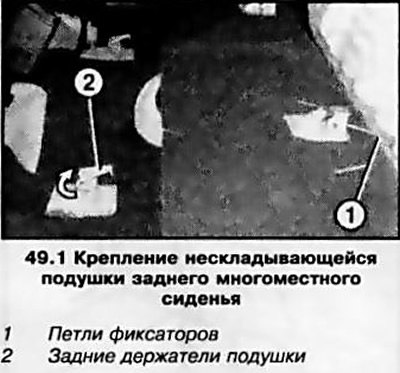

1. С силой потяните за 2 передние петли (см. сопр. иллюстрацию) и высвободите подушку заднего многоместного сиденья из фиксаторов.
2. Сначала с одной стороны отожмите подушку сиденья назад и потяните ее вверх — высвободите подушку из держателей на полу салона (см. иллюстрацию 49.1). При необходимости дополнительно потяните подушку сиденья наружу. Повторите данную операцию со вторым креплением, снимите и извлеките подушку сиденья из салона.
3. Установка производится в обратном порядке.
Спинка заднего сиденья
4. Снимите подушку заднего сиденья (см. выше).
5. Выверните крепежные винты и демонтируйте замки ремней безопасности с днища автомобиля.
6. Откройте дверь задка, отсоедините и извлеките полку багажного отделения.
7. Сложите спинку заднего сиденья вперед и выверните 3 винта крепления (см. сопр. иллюстрацию).

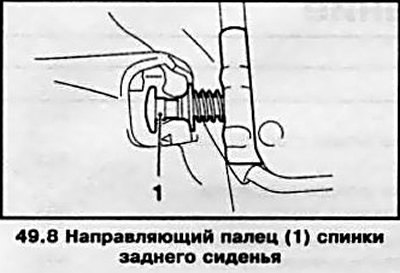

8. Воспользуйтесь помощью ассистента и снимите спинку заднего сиденья с направляющих пальцев (см. сопр. иллюстрацию), расположенных по обе стороны спинки справа и слева, вытянув ее по направлению вверх. Извлеките спинку из салона.
9. Установка производится в порядке, обратном порядку снятия. Предварительно очистите резьбу крепежных винтов и смажьте ее фиксирующим компаундом. Все винты крепления необходимо затянуть с усилием 20 Нм.
Складывающееся заднее сиденье
10. Откиньте подушку заднего сиденья вперед.
11. Выверните 3 крепежных винта (си. сопр. иллюстрацию), затем верните подушку сиденья в первоначальное положение.
12. Сместите заднее сиденье вперед и сложите спинку.
13. Откройте дверь задка, отсоедините и снимите полку багажного отделения (см. Главу «Органы управления и приемы эксплуатации», Раздел 17).
14. Отсоедините заднюю крышку спинки сиденья и выверните 3 крепежных винта на днище автомобиля. Воспользуйтесь помощью ассистента и извлеките заднее сиденье из салона автомобиля.
15. Установка производится в порядке, обратном порядку снятия. Затяните все крепежные винты с усилием 20 Нм.
Модели Zafira
Заднее многоместное сиденье
16. Снимите отделку регулятора заднего сиденья (см. ниже).
17. Сместите сиденье вперед до упора и отожмите фиксатор центральной направляющей (см. сопр. иллюстрацию).
18. Выверните 8 крепежных болтов (см. сопр. иллюстрацию), приподнимите сиденье и извлеките его из салона автомобиля.
Оригинал опубликован на онлайн-портале: AutoInstruction
19. При установке введите сиденье в направляющую, в случае необходимости воспользуйтесь скобой регулировки положения сиденья, и затяните крепежные болты с требуемым усилием.
Дополнительное заднее сиденье
20. При соответствующей комплектации дополнительное сиденье оборудуется в багажном отделении.
21. Откройте дверь задка, снимите кожух шторки багажного отделения (см. Главу «Органы управления и приемы эксплуатации», Раздел 17).
22. Полностью сместите основное заднее многоместное сиденье вперед и снимите ковровое покрытие пола.

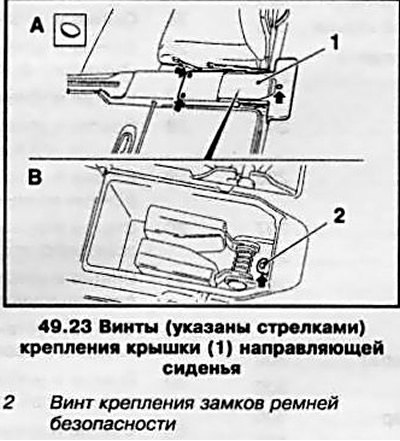

23. Снимите заглушки и выверните 3 крепежных болта (см. сопр. иллюстрацию) и снимите крышку направляющей сиденья. Выверните крепежный винт замков ремней безопасности.
Винт крепления замков ремней безопасности
24. Извлеките из пола заглушки (см. сопр. иллюстрацию) и выверните 4 крепежных болта. Поднимите заднее сиденье и извлеките его из автомобиля.
25. Установка производится в порядке, обратном порядку снятия.
Отделка регулятора положения сиденья
26. Откройте заднюю боковую дверь.
27. Введите в отверстие небольшую отвертку, отожмите регулировочный рычаг вперед (см. сопр. иллюстрацию), отожмите фиксатор и снимите рычаг вверх. Затем выверните крепежный винт и снимите второй регулировочный рычаг.
28. Извлеките 2 распорные заклепки (см. иллюстрацию 49.27) с задней стороны отделки и снимите ее.
29. Установка производится в обратном порядке.
