Внимание: Багажное отделение ни при каких обстоятельствах не должно использоваться для перевозки пассажиров!
Общая информация
Багажное отделение предусмотрено для перевозки ручной клади, и крупногабаритных предметов. В случае необходимости объем багажного отделения может быть увеличен за счет складывания заднего многоместного сиденья (см. Раздел 12).
Динамические характеристики груженого автомобиля находятся в прямой зависимости от правильности распределения груза. Старайтесь укладывать тяжелый груз как можно дальше вперед, резервируя заднюю часть багажного отделения под перевозку более легких предметов, помните, багаж всегда должен прилегать к спинкам передних или многоместного заднего сиденья. Следите, чтобы складываемый багаж не возвышался над верхними срезами спинок сидений.
Замечание: По возможности, груз следует располагать позади не занятых сидений, при этом их спинки должны быть приведены в вертикальное положение.
Помните, что общая масса транспортного средства, включая массу пассажиров не должна превышать предельное допустимое значение (см. Спецификации), то же относится и к распределенной нагрузке на каждую из осей автомобиля.
Доступ
Описание способов доступа в багажное отделение автомобиля приведено в Части А настоящей главы (см. Раздел 3).
Полка/шторка багажного отделения
Для защиты уложенных в багажном отделении предметов от постороннего взгляда, либо от воздействия прямых солнечных лучей на моделях Хэтчбэк предусмотрена специальная декоративная полка, а на моделях Универсал горизонтальная шторка.
Модели Хэтчбэк

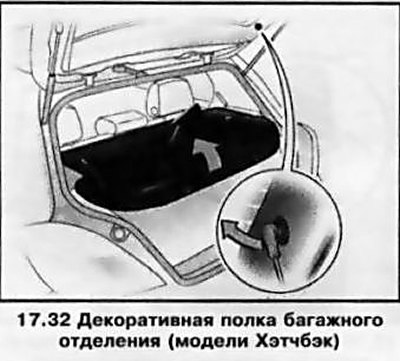

Декоративная полка (см. иллюстрацию 17.32) со стороны салона крепится в специальных боковых направляющих и удерживается в вертикальном положении при помощи крепежных тросов, один конец которых закреплен на полке, а другой вставляется в установочное гнездо на двери задка. В случае необходимости демонтажа необходимо извлечь крепежные тросы из установочных гнезд двери задка, приподнять полку и вытянуть ее на себя из боковых направляющих. Установка производится в обратном порядке.
Модели Универсал
Внимание: Никогда не кладите на растянутую горизонтальную шторку любые, даже очень легкие предметы — пружинящий эффект шторки может привести к попаданию этих предметов в салон при резком торможении автомобиля и повлечь непредвиденные последствия!

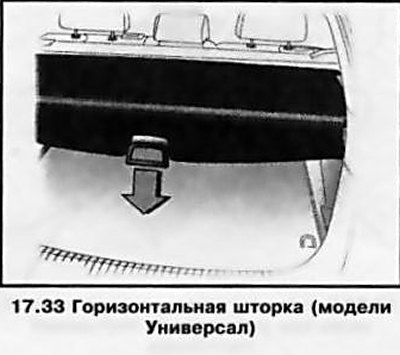

Кожух горизонтальной шторки (см. иллюстрацию 17.33) монтируется в рас-пор в передней части багажного отделения. Шторка вытягивается через паз кожуха и фиксируется в специальных держателях вблизи проема двери задка. При отсутствии необходимости в использовании шторка сматывается внутрь своего кожуха, для чего необходимо оттянуть ручку шторки вниз - сматывание шторки происходит автоматически.
Для закрывания шторки необходимо вытягивать ее из кожуха за ручку до тех пор, пока она не зафиксируется в конечном положении.

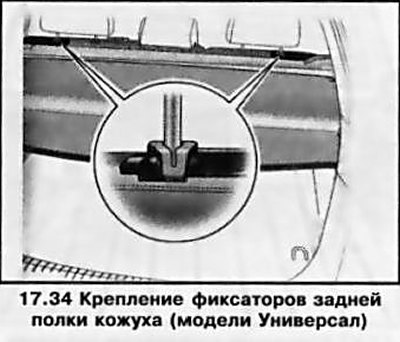

Зазор между кожухом шторки и спинками задних сидений закрывается при помощи полки, закрепленной на задней стороне кожуха. Другая сторона полки крепится специальными креплениями к направляющим стержням подголовников (см. иллюстрацию 17.34), при установленной заградительной сетке (см. ниже) крепления продеваются через ячейки решетки. Для снятия шторки необходимо предварительно смотать ее в кожух, отсоединить крепления задней полки от направляющих стержней подголовников, потянуть рычаг фиксатора (см. иллюстрацию 17.35) на правой стороне кожуха вверх и извлечь правую сторону кожуха из установочного гнезда, затем извлечь кожух и из левого крепления. Не оставляйте снятый кожух шторки в автомобиле незакрепленным. Установка кожуха горизонтальной шторки производится в обратном порядке.
Заградительная сетка (модели Универсал)
Для предотвращения случайного перемещения груза из багажного отделения в салон на моделях Универсал может устанавливаться заградительная сетка. Предусмотрена возможность установки сетки, как за задним многоместным сиденьем, так и за передними сиденьями при полностью сложенном заднем сиденье.
Установка сетки за задним многоместным сиденьем
Перед установкой сетки необходимо демонтировать кожух горизонтальной шторки (см. выше).

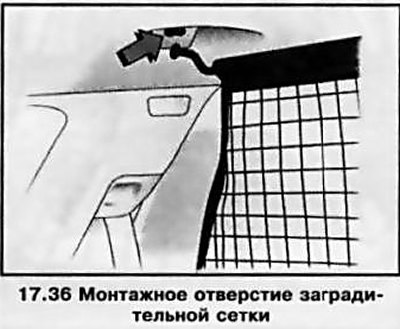

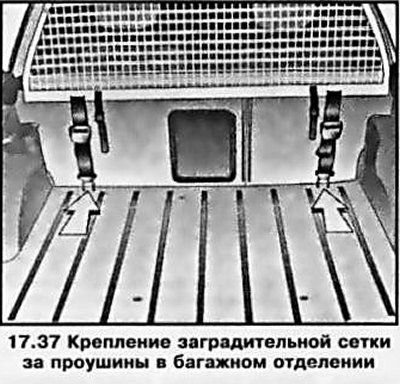

В раме крыши оборудованы два монтажных отверстия (см. иллюстрацию 17.36). Верхние анкерные опоры сетки необходимо заправить в монтажные отверстия сначала с одной, а потом с другой стороны и зафиксировать их движением вперед. Затем необходимо подогнать длину крепежных ремней на нижней стороне сетки и закрепить их в специальных проушинах (см. иллюстрацию 17.37) на полу багажного отделения справа и слева.
Замечание: На моделях, оборудованных задним многоместным сиденьем с возможностью регулировки его смещения в продольном направлении (см. Раздел 12), крепежные ремни крепятся в проушинах на тыльной стороне спинок заднего сиденья справа и слева.
При необходимости после установки сетки производиться монтаж кожуха горизонтальной шторки.
Снятие сетки производится в обратном порядке.
Особенности установки сетки за передними сиденьями

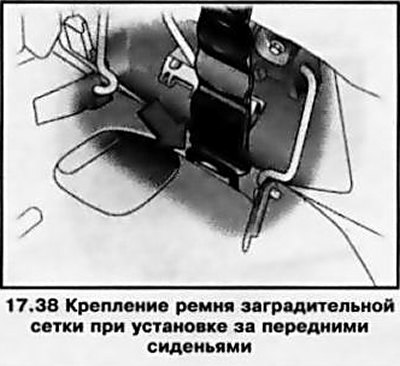

Для установки заградительной сетки при полностью сложенном заднем многоместном сиденье в раме крыши на уровне спинок передних сидений имеются аналогичные монтажные отверстия (см. иллюстрацию 17.36). Крепежные ремни крепятся в проушинах под поднятыми подушками заднего сиденья (см. иллюстрацию 17.38).

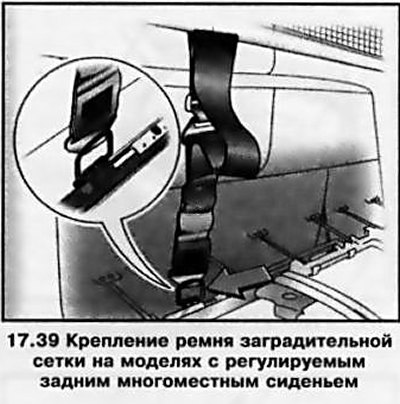

Замечание: На моделях, оборудованных задним многоместным сиденьем с возможностью регулировки его смещения в продольном направлении (см. Раздел 12), крепежные ремни крепятся за проушины на тыльной стороне откинутых подушек заднего сиденья (см. иллюстрацию 17.39).
Перейдите к источнику по ссылке Autoinstruction.ru
Размещение и фиксация багажа

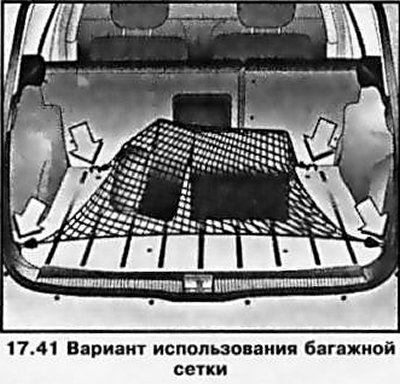

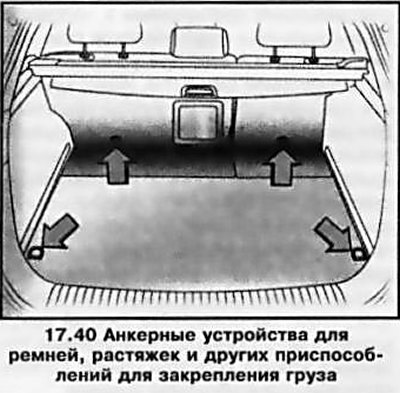

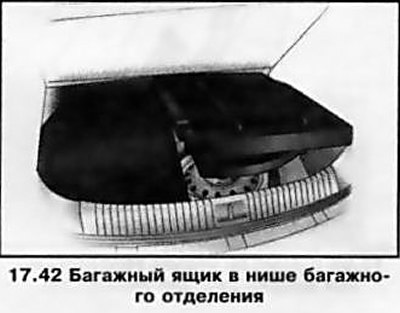

На моделях соответствующей комплектации фиксация груза, перевозимого в багажном отделении автомобиля должна производиться при помощи ремней, эластичных бандажных лент (для крепления легких предметов) или специальных стяжных ремней (для крепления тяжелых предметов), зацепляемых за специальные анкерные проушины или крюки, закрепленные на полу багажного отделения (см. иллюстрацию 17.40), а также при помощи специальной багажной сетки (см. иллюстрацию 17.41). При соответствующей комплектации небольшие по размерам предметы, необходимость в пользовании которыми возникает достаточно редко, могут храниться в закрываемой крышкой нише багажного отделения, в ячейках специального багажного ящика (см. иллюстрацию 17.42) Доступ в ящик возможен только при зафиксированных в вертикальном положении спинках заднего многоместного сиденья.
Для демонтажа багажного ящика необходимо снять крышку пола, а затем поочередно снять правую, а затем левую половинку ящика.
Замечание: На моделях, оборудованных тягово-сцепным устройством, вначале следует освободить крепежный ремень шаровой опоры и пропустить его через проушину (см. Раздел 32).
Монтаж осуществляется в обратном порядке.
Модели Универсал

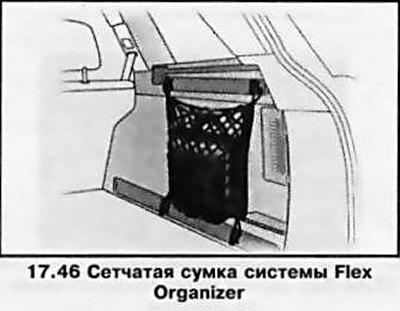

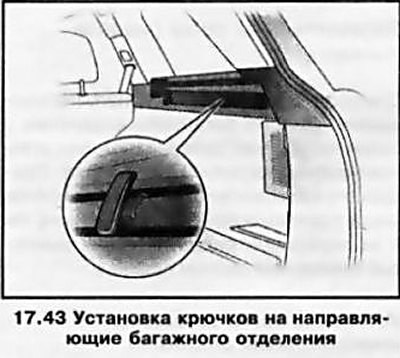

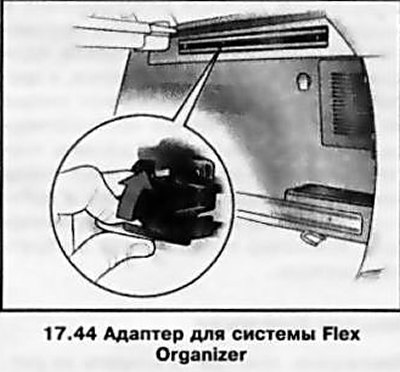

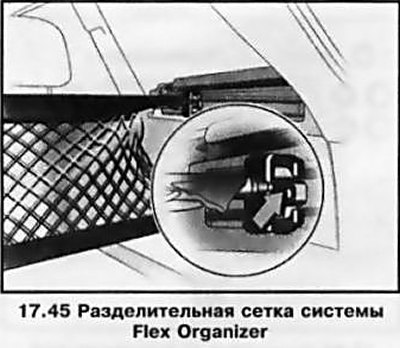

На боковых стенках багажного отделения закреплены по две направляющие. Они предназначены для установки на них специальных креплений и крючков для закрепления груза (см. иллюстрацию 17.43). При соответствующей комплектации могут быть установлены направляющие под систему Flex Organizer. В комплект системы входят специальные адаптеры, регулируемая разделительная сетка, сетчатые сумки на боковые стенки и крючки (см. иллюстрации 17.44, 17.45, 17.46). Перемещая разделительную сетку вдоль направляющих, можно наиболее удобным образом распределить пространство для загрузки различного багажа.
Место под хранение запасного колеса, домкрата баллонного ключа

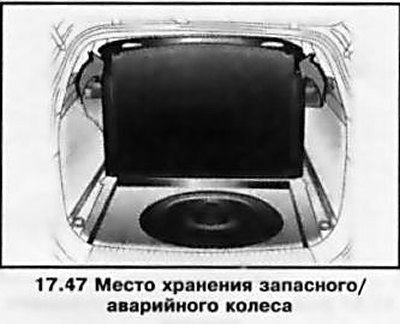

В зависимости от варианта в комплектацию к автомобилю может поставляться запасное, либо специальное колесо компактного типа, либо комплект для ремонта шин (см. Главу 1, Раздел 5). Место под запасное колесо предусмотрено в оборудованной съемной крышкой нише багажного отделения (см. иллюстрацию 17.47).
Замечание: На моделях Универсал перед подъемом крышки необходимо снять все крючки и адаптеры с направляющих багажного отделения.

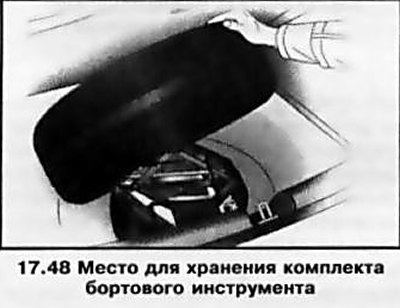

При соответствующей комплектации для извлечения запасного/компактного колеса необходимо предварительно снять багажный ящик (см. иллюстрацию 17.42). Комплект бортового инструмента (в т.ч. домкрат и баллонный ключ) хранится под запасным колесом (см. иллюстрацию 17.48).
Место для хранения аптечки

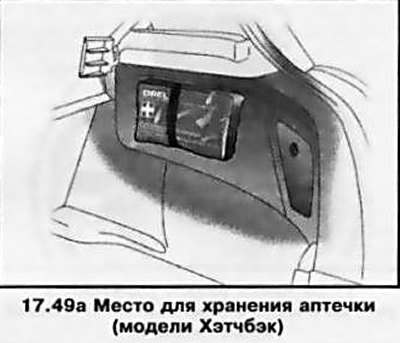

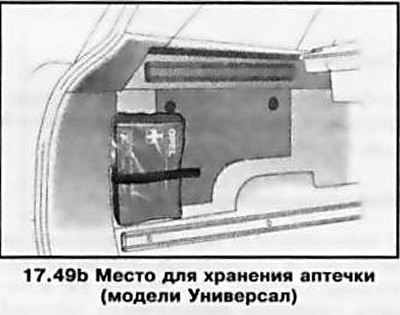

Дорожная аптечка крепится к левой или правой стенке (в зависимости от модели) багажного отделения при помощи специального ремня (см. иллюстрации 17.49а, b)
Место для хранения знака аварийной остановки

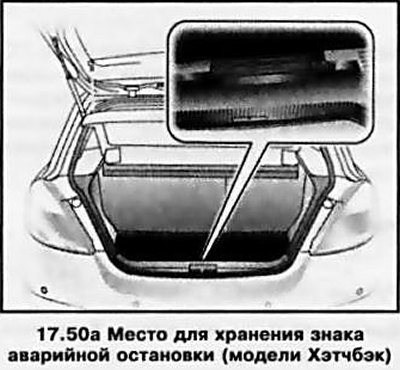

На моделях Хэтчбэк место для хранения знака аварийной остановки помещается на задней стенке багажного отделения (см. иллюстрацию 17.50а). Для извлечения знака необходимо поднять его правый край и извлечь из проема левый край. У моделей оборудованных багажным ящиком, знак аварийной остановки крепится на правой секции ящика. Необходимо приподнять правую секцию багажного ящика и извлечь знак аварийной остановки, подавая его вправо.

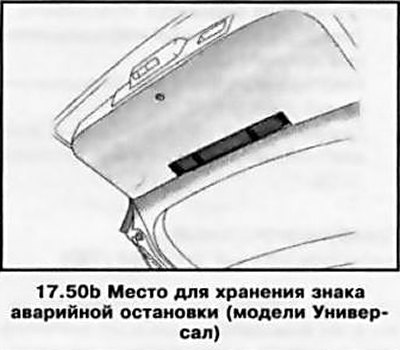

На моделях Универсал знак аварийной остановки закрепляется крепежными ремнями на консоли внутренней обивки двери задка (см. иллюстрацию 17.50b).
Верхний багажник
Замечание: Верхний багажник не включен в комплект автомобиля и приобретается отдельно.

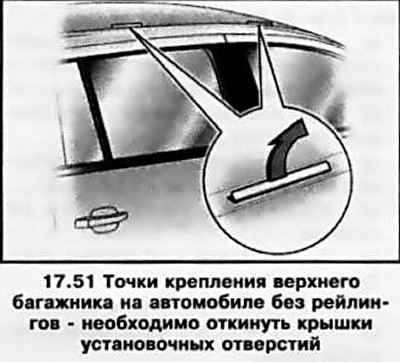

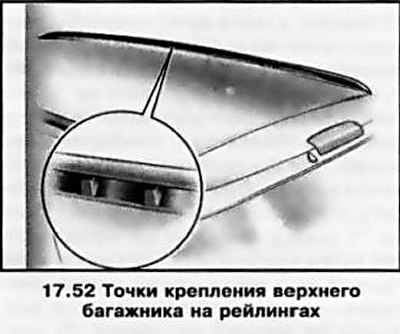

Перед приобретением верхнего багажника проконсультируйтесь на сервисной станции Opel о конструкциях багажника, одобренных для конкретной модели автомобиля. Установка багажника должна производиться согласно требованиям инструкции, прилагающейся нему и только с использованием специальных креплений, которыми оборудована крыша автомобиля (см. иллюстрации 17.51 и 17.52).
