Замечание: На данных моделях отделки стойки А и порога двери задка снимаются также как на моделях Хэтчбэк (см. Раздел 44).
Внимание: При выполнении работ вблизи элементов системы дополнительной безопасности (SRS) соблюдайте осторожность и выполняйте соответствующие меры безопасности (см. Главу «Органы управления и приемы эксплуатации», Разделы 13 и 16)!
Внимание: При подключении аккумуляторной батареи никто не должен находиться в салоне автомобиля!
Верхняя секция отделки стойки В
1. Отсоедините провода и заизолируйте клеммы батареи (см. Главу 5).
2. Подденьте крышку верхнего анкера ремня безопасности (см. сопр. иллюстрацию) и откиньте ее вверх. Выверните крепежный винт и снимите ремень безопасности со стойки С.
3. При помощи отвертки подденьте сервисную крышку верхней секции отделки стойки В и аккуратно отделите ее, постепенно продвигая отвертку вдоль периметра крышки (см. соответствующий подраздел Раздела 43). Введите пластмассовый клин под отделку и отожмите 2 фиксатора, снимите отделку со стойки, потянув ее вверх.
4. Установка производится в порядке, обратном порядку снятия, при этом следите, чтобы внутренняя кромка уплотнителя оказалась поверх отделки. Проверьте, чтобы лямка ремня не была перекрученной и свободно сматывалась барабаном. Проверьте функционирование ремня (см. Главу «Органы управления и приемы эксплуатации»).
Верхняя секция отделки стойки С
5. Отсоедините провода и заизолируйте клеммы батареи (см. Главу 5).
6. Откройте дверь задка.
7. Снимите крышку верхнего анкера ремня безопасности (см. сопр. иллюстрацию), выверните крепежный винт и снимите ремень со стойки С.
8. Отожмите 3 фиксатора (см. иллюстрацию 46.7) и снимите отделку со стойки.
9. Установка производится в порядке, обратном порядку снятия, при этом следите, чтобы внутренняя кромка уплотнителя оказалась поверх отделки. Проверьте, чтобы лямка ремня не была перекрученной и свободно сматывалась барабаном. Проверьте функционирование ремня (см. Главу «Органы управления и приемы эксплуатации»).
Задняя боковая отделка
10. Снимите отделку порога двери задка (см. Раздел 43).
11. Откройте дверь задка и снимите полку багажного отделения.
12. Снимите крышку пола багажного отделения, извлеките шаровую опору тягово-сцепного устройства, откиньте вперед спинку заднего сиденья и извлеките багажный ящик.
13. Снимите заднее многоместное сиденье вместе со спинкой сиденья (см. Раздел 49).
14. Снимите верхнюю секцию отделки стойки В (см. выше).
15. Выверните винт крепления нижней направляющей ремня безопасности (см. сопр. иллюстрацию) и отсоедините скобу вместе с ремнем. Извлеките втулку направляющей скобы из боковой отделки.
16. Извлеките заглушку (см. иллюстрацию 46.15) боковой отделки и выверните под ней крепежный винт. Выверните остальные 2 крепежных винта, отожмите 8 фиксаторов и снимите боковую отделку.
17. Установка производится в порядке, обратном порядку снятия, при этом следите, чтобы внутренняя кромка уплотнителя оказалась поверх отделки. Проверьте функционирование ремня (см. Главу «Органы управления и приемы эксплуатации»).
Боковая отделка багажного отделения
18. Снимите заднюю боковую отделку (см. выше).
19. Снимите отделку порога двери задка (см. Раздел 44).
20. Снимите отделку стойки С (см. выше).
21. Выверните 3 верхних крепежных винта (см. сопр. иллюстрацию), при помощи пластмассового клина отожмите 2 фиксатора и отделите боковую отделку от рамы двери задка.
22. Рассоедините разъем (см. иллюстрацию 46.21) электропроводки лампы освещения багажного отделения с обратной стороны отделки и снимите отделочную панель.
23. Установка производится в порядке, обратном порядку снятия, при этом следите, чтобы внутренняя кромка уплотнителя оказалась поверх отделки.
Внутренняя отделка порогов
24. Откройте передние двери и дверь задка и снимите уплотнители дверных проемов (см. Раздел 37).

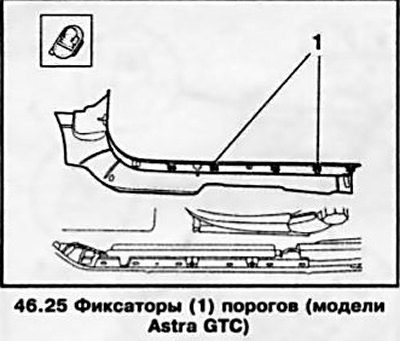

25. При помощи пластмассового клина отожмите 5 фиксаторов и снимите отделку порога с рамы дверного проема (см. сопр. иллюстрацию).
26. Установка производится в порядке, обратном порядку снятия. Перед установкой проверьте состояние фиксаторов и правильность их сопряжения с отделкой порогов, при необходимости замените.
Внимание: Проверьте прокладку электропроводки — провода, проложенные вдоль дверного проема, не должны быть пережаты!
Следите, чтобы внутренняя кромка уплотнителя оказалась поверх отделки.
