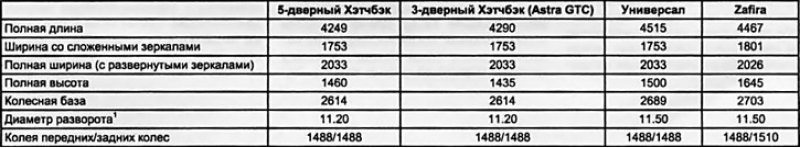

Габаритные размеры, мм
Замечание: Все цифры указаны приблизительно и могут изменяться в зависимости от модели.
1 Значения приведены в метрах
Зазор между прилегающими кузовными элементами, мм
Передок
- Крыло — передняя дверь — 3.8 ± 0.8
- Крыло — стойка А (модели Astra) — 3.0 ±1.0
- Крыло — стойка А (модели Zafira) — 2.5 ±1.0
- Крыло — капот — 3.5 ± 0.8
- Капот — фара (Astra) — 4.5 ± 1.0
- Капот — фара (Zafira) — 3.5 ±1.0
Дверь задка
Модели Хэтчбэк
- Дверь задка — крыша — 5.5 ± 1.0
- Дверь задка — стойка С — 4.0 ± 1.0
- Дверь задка — задние комбинированные фонари — 4.1 ± 1.25
- Дверь задка — порог двери — 6.0 ± 0.8
Модели Универсал
- Дверь задка — крыша — 6.0 ± 1.0
- Дверь задка — стойка D — 4.0 ± 0.8
- Дверь задка — задние комбинированные фонари — 4.2 ± 1.25
- Дверь задка — порог двери — 6.0 ± 2.0
Модели Astra GTC
- Дверь задка — крыша — 5.5 ±1.0
- Дверь задка — стойка С — 4.0 ± 1.2
- Дверь задка — задние комбинированные фонари — 4.0 ± 0.8
- Дверь задка — порог двери — 6.0 ± 1.5
[Информация доступна на портале www.autoinstruction.ru]
Модели Zafira
- Дверь задка — крыша — 6.0 ±1.0
- Дверь задка — стойка D — 4.0 ± 1.0
- Дверь задка — задние комбинированные фонари — 4.0 ± 1.25
- Дверь задка — порог двери — 6.0 ± 2.0
Боковые двери
- Передняя дверь — переднее крыло — 3.8 ± 0.8
- Передняя дверь — стойка А — 4.0 ± 1.0
- Передняя дверь — кромка крыши — 5.0 ± 1.0
- Передняя/задняя дверь — порог двери (Astra) — 4.5 ± 1.0
- Передняя дверь — порог двери (Zafira) — 5.7 ± 1.0
- Передняя дверь — задняя дверь (5-и дверный Хэтчбэк) — 3.8 ± 0.8
- Задняя дверь — стойка С (5-и дверный Хэтчбэк) — 4.0 ± 1.0
- Задняя дверь — заднее крыло (5-и дверный Хэтчбэк) — 3.8 ± 0.8
- Задняя дверь — кромка крыши (Хэтчбэк и Zafira) — 5.0 ±1.0
- Задняя дверь — кромка крыши (Универсал) — 4.5 ± 1.5
- Задняя дверь — порог двери (Zafira) — 5.5 ±1.0
- Дверь — стойка В (Astra GTC) — 3.9 ±1.0
- Дверь — заднее крыло (Astra GTC) — 3.8 ± 1.0
Усилия затягивания резьбовых соединений, Нм
Гайки крепления декоративной накладки двери задка
- Модели Astra — 3
- Модели Zafira — 8
Болты крепления балки переднего/заднего бампера — 20
Болты крепления передних крыльев — 8
Болты крепления капота — 20
Болты крепления дверных петель
- Дверь задка — 25
- Боковые двери — 20
Болты крепления скоб дверных замков — 20
Болты крепления всех дверных замков — 8
Винты крепления дверных зеркал — 5
Винты крепления ремней безопасности к передним сидениям — 20
Винты крепления ремней безопасности к стойкам С — 35
Винты крепления ремней безопасности к стокам В (Astra GTC) — 30
Болты крепления передних сидений (Astra) — 35
Болты крепления передних сидений (Zafira) — 20
Винты крепления заднего многоместного сиденья (Astra) 20
Болты крепления заднего многоместного сиденья (Zafira) — 35
Болты крепления задних дополнительных сидений (Zafira) — 20
Бинты крепления замков ремней безопасности дополнительных сидений (Zafira) — 20
