Проверка положения покоя
Двигатель прогреть до температуры масла не менее +50°С.
Вытащить из распределителя зажигания центральный провод высокого напряжения и замкнуть его на массу.
Предупреждение: При включении стартера провод руками не держать, см. главу «Система зажигания».
Снять направляющий кожух впускного воздуха.
Включить стартер примерно на 10 секунд.

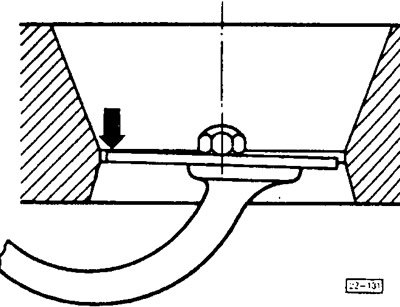

K-Jetronic: верхний край заслонки расходомера должен находиться у обозначенного стрелкой места, или максимум на 0,5 мм ниже края конуса диффузора.
KE-Motronic: верхний край заслонки расходомера должен находиться на 1,9-3,0 мм ниже края конуса диффузора, в противном случае положение покоя отрегулировать.
Регулировка положения покоя
Заслонку расходомера приподнять пальцами.

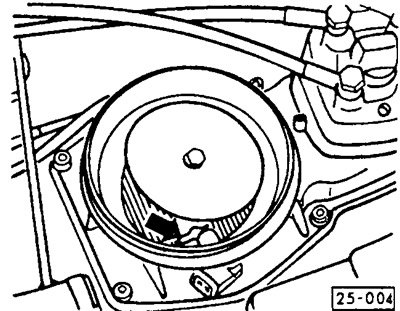

K-Jetronic: отрегулировать положение заслонки расходомера путем осторожного отгибания удерживающей проволочной скобы (стрелка).

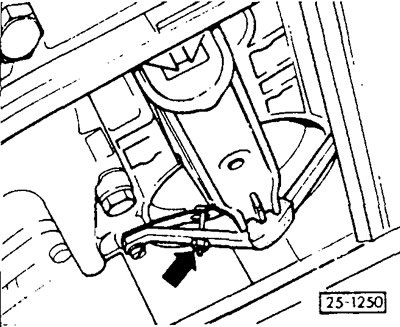

KE-Motronic: отрегулировать положение заслонки расходомера с помощью регулировочного винта (стрелка).
Внимание: При этом не повредить раструб расходомера. Листовую пружину не перегибать.
Установить направляющий кожух впускного воздуха, подсоединить провод высокого напряжения.
В заключение отрегулировать частоту вращения вала двигателя на холостом ходу и содержание СО.
