K-Jetronic. Проверка функционирования

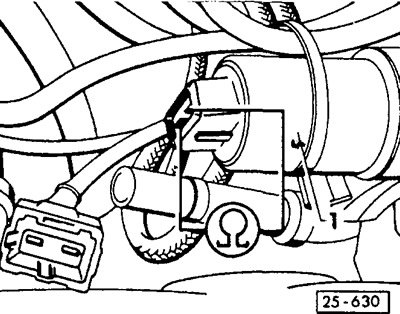

Включить зажигание и проверить, зуммерит и вибрирует ли управляющий клапан. Если да, то после этого выполнить проверку регулирования.
В противном случае отсоединить штекер управляющего клапана, подключить к обоим контактам штекера омметр и проверить проводимость. Предписанное значение сопротивления составляет мизерную величину.
Проверить датчик температуры. Если неисправность не обнаружена, в соответствии с электрической схемой выполнить проверку электропроводки и мест соединений, при необходимости заменить блок управления (работа мастерской).
Проверка регулирования
Предпосылка для проверки: регулировка холостого хода должна быть в порядке.
Двигатель прогреть до температуры моторного масла не ниже +80°С.
При выключенном зажигании в соответствии с руководством по эксплуатации подключить амперметр между управляющим клапаном и колодкой штекера(последовательное соединение).
Выключить все потребители электроэнергии, в том числе систему кондиционирования.
Двигатель запустить и оставить работать на холостом ходу.
Измерить и записать подаваемый к управляющему клапану ток управления.

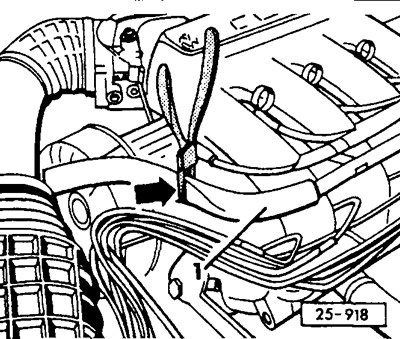

Сжать щипцами шланг системы стабилизации частоты вращения вала двигателя на холостом ходу. Управляющий ток должен возрасти.
(Источник статьи доступен на сайте: «autoinstruction»)
Шланг открыть, управляющий ток должен уменьшиться.
Управляющий ток должен падать до значения ниже примерно 430 mA. Если ток не падает ниже 430 mA, проверить детали в следующей последовательности.
Проверить датчик углового перемещения дроссельной заслонки.
В соответствии с электрической схемой выполнить проверку электропроводки и мест соединений,при необходимости заменить блок управления.

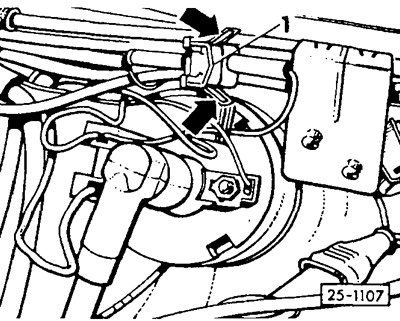

Разъединить штекерный разъем над катушкой зажигания. Снова измерить управляющий ток. Предписанное значение составляет 415445 mA. Если измеренное значение выходит за пределы указанного диапазона, заменить блок управления.
Измерительные приборы удалить.
Если заменялись детали системы стабилизации, проверить регулировку холостого хода и содержания СО, при необходимости указанные величины отрегулировать.
