Проверка
Отсоединить разъем от датчика.
Подсоединить омметр к контакту 2 и "массе". Прибор должен показать примерно 0 Ом.
Повернуть дроссельную заслонку в среднее положение. Переключатель должен щелкнуть, а сопротивление — увеличится до "бесконечности".
Подсоединить омметр к контакту 3 и "массе". Повернуть дроссельную заслонку в крайнее положение. Сопротивление должно составлять 0 Ом.
Регулировка

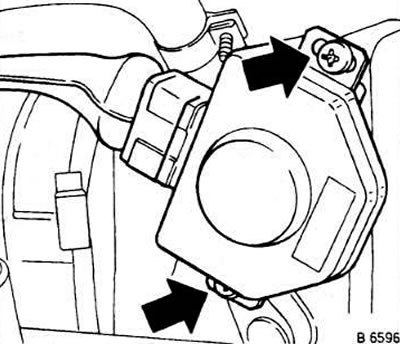

Ослабить винты крепления датчика (см. стрелки на рис.В6596), не отворачивая их полностью.

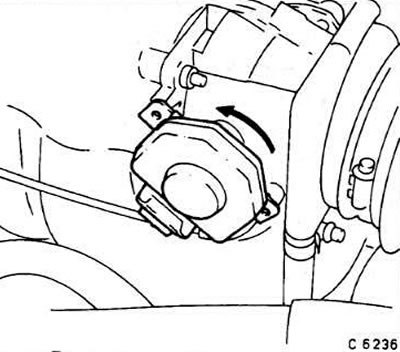

Медленно повернуть датчик против часовой стрелки до упора. Закрепить датчик в этом положении (см. рис.).
При открывании дроссельной заслонки должен быть слышен щелчок, а электрическое сопротивление должно возрастать от 0 до "бесконечности".
При отпускании дроссельной заслонки сопротивление должно снова упасть до 0 при слышимом щелчке включателя.
Замена
Отсоединить разъем от датчика.
Отвернуть винты и снять датчик с оси дроссельной заслонки.
Установить новый датчик, отрегулировать и закрепить его.
Подсоединить разъем.
