Системы впрыска топлива Motronic ML4.1, М2.5, М2.7
Топливный насос находится на днище автомобиля вблизи топливного бака.
Снятие
Предупреждение! Пары бензина ядовиты! Обеспечить хорошую вентиляцию рабочего места.
Внимание! Не допускать открытого огня или искр вблизи рабочего места. Существует опасность возникновения пожара!
Отсоединить провод "массы" от аккумулятора. Поднять автомобиль и установить на опоры.

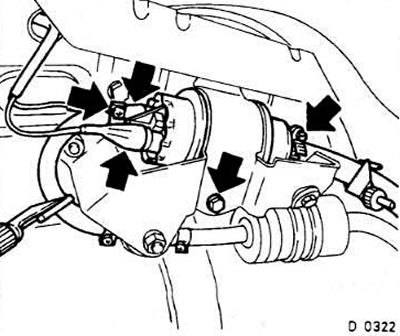

Пометить электрические провода липкой лентой и отсоединить их от насоса.
Отсоединить топливные шланги от насоса.
Внимание! Топливная система может находиться под давлением, поэтому перед отсоединением шлангов закрыть отсоединяемую часть толстой тряпкой.
Если топливные шланги снимаются полностью, то предварительно необходимо пометить их липкой лентой для обеспечения правильности последующей установки.
Пережать подающий и сливной топливные шланги зажимами для исключения вытекания топлива. Если зажимов нет, закрыть шланги после отсоединения подходящими чистыми пробками.
Раскрыть хомуты и снять шланги с насоса.
Отвернуть болты и снять насос.
Установка

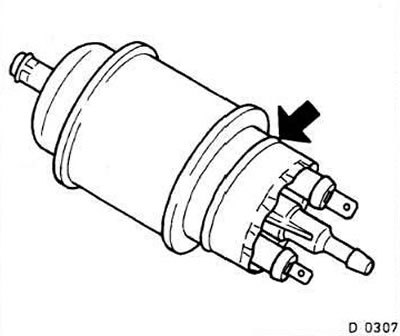

Установить насос и затянуть болты его крепления моментом 4 Нм. Проследить за тем, чтобы резиновая манжета установилась правильно (см. стрелку на рис.).
Подсоединить топливные шланги в соответствии с метками и закрепить их хомутами.
Подсоединить электрические провода в соответствии с метками.
Снять зажимы со шлангов.
Подсоединить провод "массы" к аккумулятору.
Запустить двигатель и проверить, подает ли насос топливо, нет ли утечек.
Опустить автомобиль.
Системы впрыска топлива Multec и Motronic М1.5
Текст взят с портала проекта: autoinstruction.ru
Топливный насос находится в топливном баке под задним сиденьем.
Снятие
Предупреждение! Пары бензина ядовиты! Обеспечить хорошую вентиляцию рабочего места.
Внимание! Не допускать открытого огня или искр вблизи рабочего места. Существует опасность возникновения пожара!
Отсоединить провод "массы" от аккумулятора.
Снять заднее сиденье.
Отогнуть ковровое покрытие у входа.

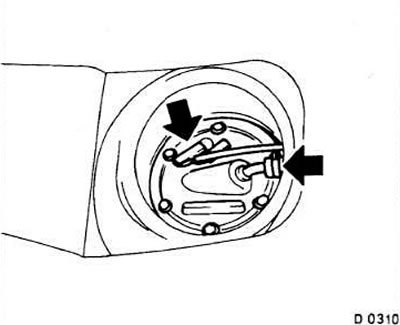

Снять пластмассовую крышку в днище.
Отсоединить провода от насоса.
Внимание! Топливная система может находиться под давлением, поэтому перед отсоединением шлангов закрыть их толстой тряпкой.
Ослабить хомуты крепления или обрезать их бокорезами. Если при сборке не найдется соответствующего обжимного хомута, использовать винтовой.
Отвернуть болты крепления топливного насоса и снять насос. Собрать капающее топливо в подставленную емкость.
Установка

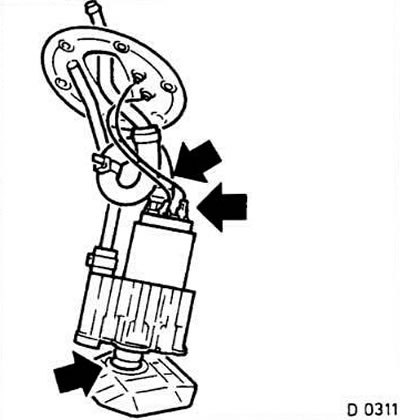

Закрепить насос, установив новые прокладочные шайбы и затянуть новые болты крепления.
Внимание! Манжету заменить новой.
Внимание! Резьбу болтов перед их вворачиванием покрыть слоем герметика, например Opel 1503294.
Подсоединить топливные шланги и провода в соответствии с маркировкой и закрепить их.
Снять зажимы (если они были установлены).
Установить насос в топливный бак.
Подсоединить провод "массы" к аккумулятору.
Запустить двигатель и проверить, подает ли насос топливо и нет ли утечек.
Закрыть монтажное отверстие. Уложить ковровое покрытие и установить на место сиденье.
