Снятие
Осторожно: топливная система находится под давлением. Во избежание риска травмирования или пожара перед отключением топливопроводов необходимо стравить давление топливной системы.
1. Стравите давление топлива.
- Снимите колпачок заливной горловины топливного бака.
- Извлеките предохранитель топливного насоса Ef10 из блока предохранителей двигателя.
- Запустите двигатель и позвольте ему остановиться.
- Приведите двигатель во вращение на несколько секунд.
2. Отключите «-» кабель АКБ.
3. Снимите заднее сиденье.

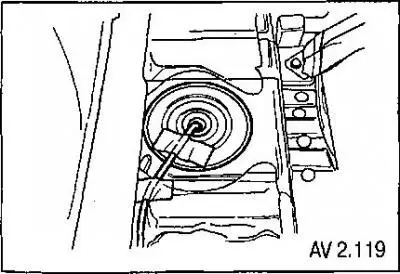

4. Снимите технологическую крышку топливного насоса.

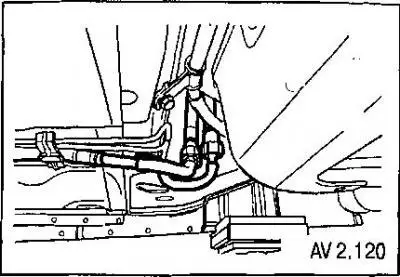

5. Снимите электрический разъем топливного насоса.
6. Снимите отводной топливопровод.
7. Проверните стопорное кольцо против часовой стрелки до открытия лепестков.

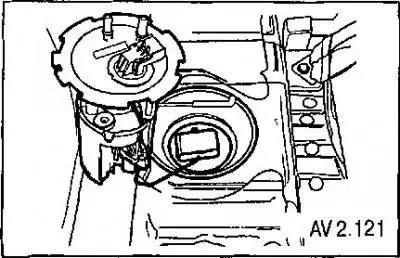

8. Снимите топливный насос в сборе с бака.
9. Снимите прокладку.
Установка
1. Почистите поверхности укладки прокладки на топливном баке.
2. Установите новую прокладку.
3. Установите топливный насос в топливный бак в том же положении, в котором он вынимался, с целью облегчения подключения топливопроводов и разъемов.
4. Установите стопорное кольцо и проверните его по часовой стрелке до его контакта со стопором бака.
5. Подключите разъем топливного насоса в сборе.
6. Установите отводную линию топливного насоса.
7. Установите технологическую крышку насоса.
8. Подключите «-» кабель АКБ.
9. Выполните проверку работоспособности топливного насоса.
10. Установите заднее сиденье.
