Снятие
Предупреждение! топливная система находится под давлением. Во избежание риска травмирования или пожара перед отключением топливопроводов необходимо стравить давление топливной системы.
1. Стравите давление топлива.
2. Отключите «-» кабель АКБ.
3. Слейте топливо из топливного бака.

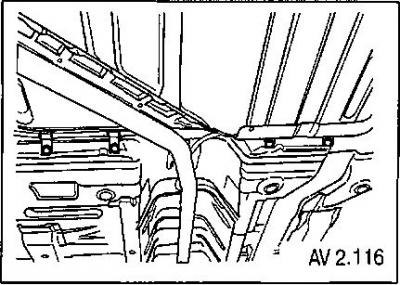

4. Отсоедините крепежные хомуты тросика парковочного тормоза и поддержите топливный бак таким образом, чтобы обеспечить ему зазор.
5. Снимите хомут горловины топливного бака.
6. Снимите горловину топливного бака.
7. Снимите горловину топливного бака с топливного бака.

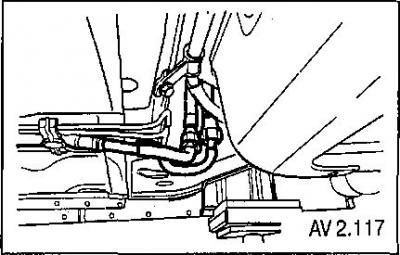

8. Отсоедините трубку испарений клапана управления трубки бака для испарений.
9. Отключите разъем жгута проводов топливного насоса на правом заднем углу топливного бака.
10. Отключите подающий топливопровод возле правого переднего угла топливного бака.

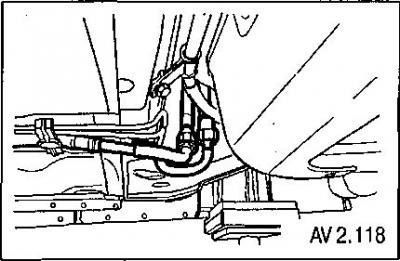

11. Отключите хомуты жгута проводов и хомуты жгута проводов при необходимости.
12. Установите подставку под топливный бак.
13. Снимите крепежные болты топливного бака.
14. Осторожно опустите топливный бак.
15. Снимите топливный бак.
16. Переместите детали, если это необходимо.
Установка
1. Поднимите топливный бак и закрепите его, затянув болты моментом 20 Нм.
2. Подключите отводной топливопровод.
3. Подключите хомуты жгута проводов и хомуты топливопровода при необходимости.
4. Подключите разъем топливного насоса.
5. Подключите линию топливных испарений.
6. Подключите горловину топливного бака и вентиляционную трубку топливного бака.
7. Установите хомут горловины топливного бака.
8. Установите и затяните крепежные хомуты троса стояночного тормоза моментом 10 Нм.
9. Подключите«-»кабель АКБ.
10. Заправьте топливный бак.
11. Выполните проверку герметичности топливного бака и разъемов топливопровода.
