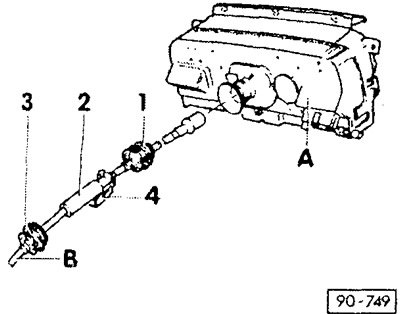

Вал тахометра вставляется с обратной стороны щитка приборов. В установленном положении вал тахометра фиксируется пружиной сжатия на водоотводном кожухе.
- А — щиток приборов с воронкообразной крышкой для вала тахометра
- В — вал тахометра
- 1 — уплотнение на перегородке салон/ водоотводный кожух
- 2 — корпус пружины сжатия
- 3 — уплотнение на перегородке водоотводный кожух/моторный отсек
- 4 — держатель корпуса пружины сжатия с пломбируемым разъемом
Снятие
Снять щиток приборов.

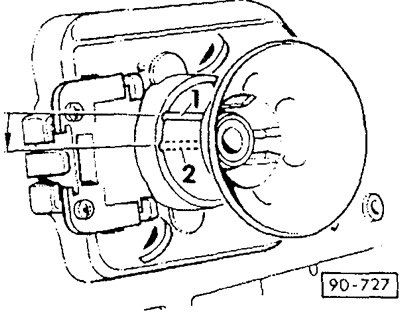

Крышку из положения фиксации -1- повернуть в направлении стрелки, пока она в положении -2- не снимется со щитка приборов.
Установка
Крышку вставить, повернуть и зафиксировать.
(Материал скопирован с онлайн-ресурса: «www.autoinstruction.ru»)
Установить щиток приборов.
