Детали установки торцевой крышки двигателя серии 111

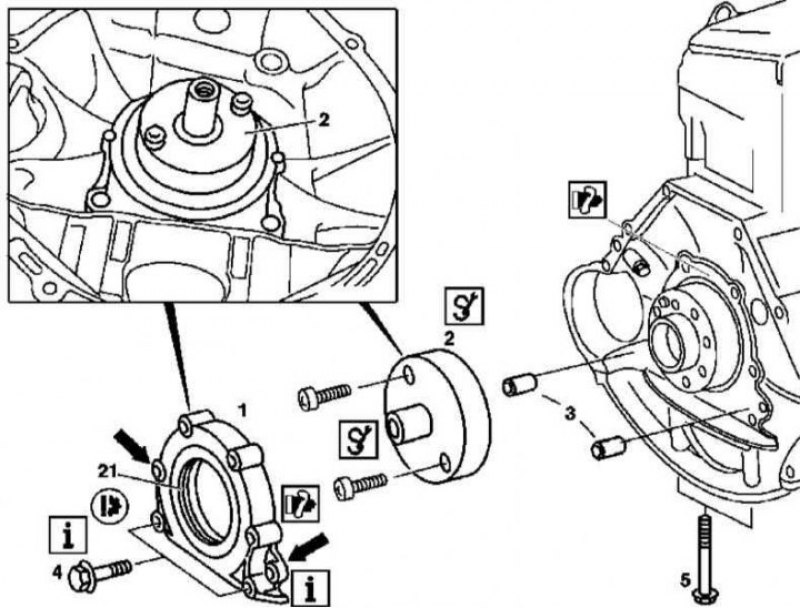

1. Детали установки торцевой крышки двигателя серии 111 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
2. Снимите трансмиссию (см. Главу Ручная коробка переключения передач или Автоматичеcкая трансмиссия).
3. На моделях с РКПП снимите сборку сцепления (см. Главу Трансмиссионная линия).
4. Снимите маховик/приводной диск (см. Раздел Снятие и установка маховика/приводного диска).
5. Осмотрите двигатель на наличие признаков утечек, в случае необходимости произведите замену заднего сальника коленчатого вала (см. ниже).
6. Выверните крепежные болты (4 и 5).
7. Поддев за указанные стрелками выступы, отделите торцевую крышку (1) от двигателя.
8. Изучите состояние сальника (21), в случае необходимости произведите его замену (см. ниже).
9. Установка производится в обратном порядке.
Замена сальника

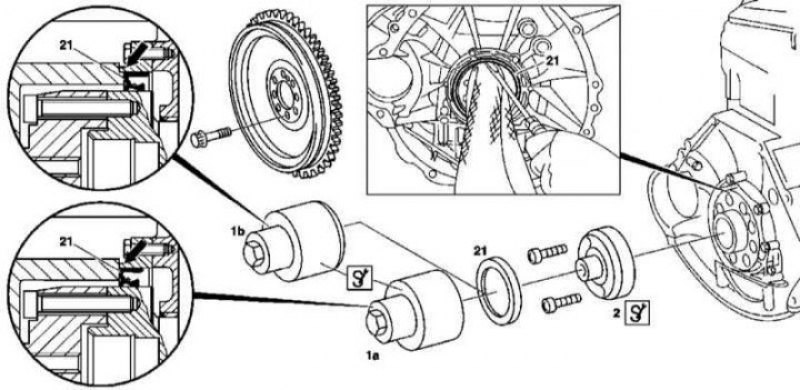

Детали установки заднего сальника коленчатого вала двигателя серии 111: 1а - Специальная вставка; 1b - Специальная вставка; 2 - Специальная вставка; 21 - Сальник
(Оригинал расположен на ресурсе: www.Autoinstruction.ru)
1. Детали установки заднего сальника коленчатого вала двигателя серии 111 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
2. Снимите торцевую крышку двигателя (см. выше).
3. Поддев отверткой, извлеките задний сальник (21).
4. Запрессуйте новый сальник в НОВУЮ торцевую крышку с задней стороны последней.
5. Действуя в порядке, обратном порядку демонтажа, установите на место снятые компоненты.
М112/113
Торцевая крышка

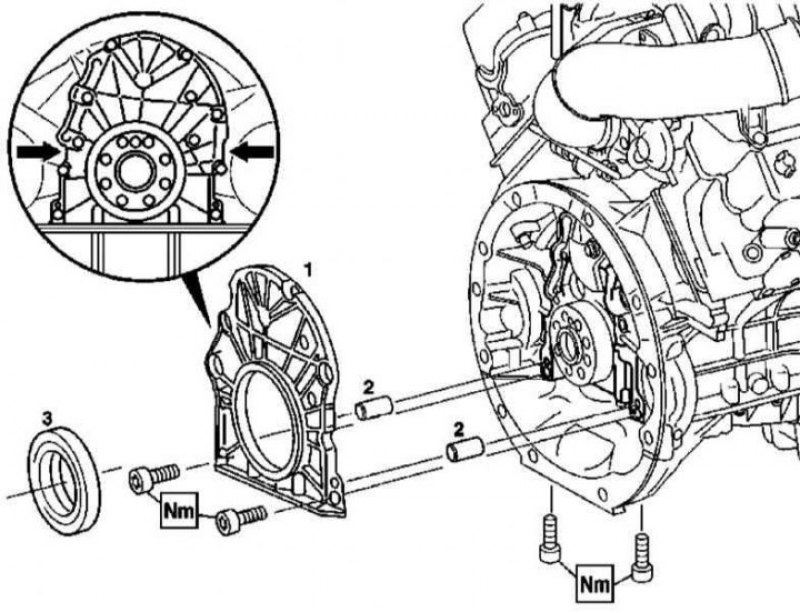

Детали установки торцевой крышки двигателей серий 112 и 113: 1 - Торцевая крышка; 2 - Направляющие штифты; 3 - Сальник коленчатого вала
1. Детали установки торцевой крышки двигателей серий 112 и 113 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
2. Снимите трансмиссию (см. Главу Автоматичеcкая трансмиссия).
3. Снимите приводной диск (см. Раздел Снятие и установка маховика/приводного диска).
4. Выверните крепежные болты и снимите торцевую крышку (1), аккуратно поддев ее в указанных стрелками местах.
5. Изучите состояние сальника (3), в случае необходимости замените крышку в сборе с сальником.
6. Установка производится в обратном порядке.
Замена сальника
Детали установки заднего сальника коленчатого вала двигателей серий 112 и 113: 1 - Торцевая крышка; 2 - Сальник; 3 - Приводной диск; 4 - Шайба; 5 - Болты крепления маховика
1. Детали установки заднего сальника коленчатого вала двигателей серий 112 и 113 показаны на иллюстрации.
2. Сальник извлечению из торцевой крышки не подлежит и заменяется в сборе с последней (см. выше).
