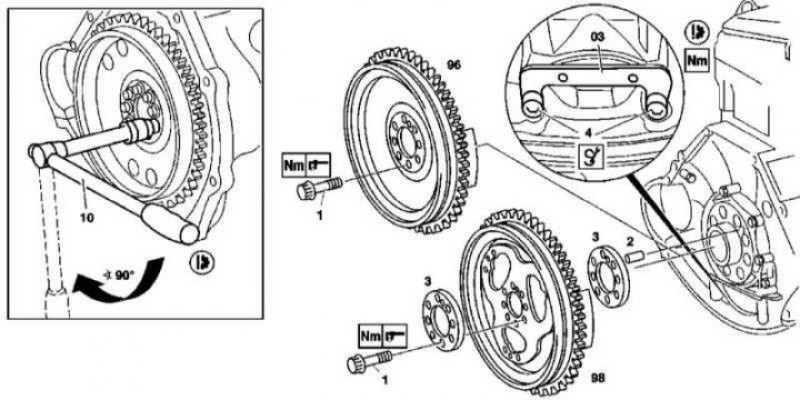

Детали установки маховика/приводного диска на двигателе серии 111
1. Детали установки маховика/приводного диска на двигателе серии 111 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
2. Снимите трансмиссию (см. Главу Ручная коробка переключения передач и Автоматичехкая трансмиссия).
3. На моделях с РКПП снимите сцепление (см. Главу Трансмиссионная линия).
4. Установите блокиратор (3).
5. Выверните крепежные болты (1).
6. Снимите маховик (86) (односекционный, либо двухсекционный)/приводной диск (98).
7. На моделях с АТ снимите заднюю шайбу (3).
8. Установка производится в обратном порядке.
Примечание. Крепежные болты подлежат замене в обязательном порядке.
М112/113

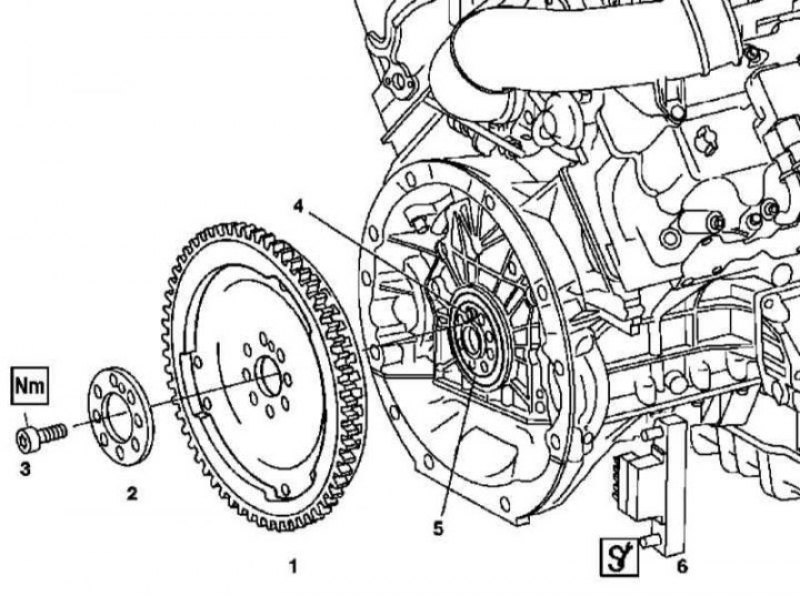

Детали установки приводного диска на двигателях серий 112 и 113
(Источник расположен на веб-ресурсе: autoinstruction)
1. Детали установки приводного диска на двигателях серий 112 и 113 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
2. Снимите трансмиссию (см. Главу Автоматичехкая трансмиссия).
3. Установите блокиратор (6).
4. Выверните болты крепления приводного диска (1) к торцу цапфы коленчатого вала (5).
5. Снимите шайбу (2).
6. Снимите приводной диск (1).
7. Установка производится в обратном порядке, - однозначность посадки диска гарантируется наличием цилиндрического штифта (4).
Примечание. Крепежные болты подлежат замене в обязательном порядке.
