Замена предохранителей (Volkswagen Passat 3 «B3»)

  • Главная
  • Фольксваген
  • Пассат
  • B3 (1988-1993)
  • Электрооборудование
  • Оборудование и приборы
  • Замена предохранителей
0
Для того, чтобы предотвратить повреждение проводов и потребителей тока электрической системы в результате короткого замыкания и перегрузки, отдельные электрические цепи защищены плавкими предохранителями. Применяются предохранители, отвечающие последним техническим достижениям. Они оснащены ножевыми контактами, так что обычные предохранители устанавливаться вместо них больше не могут.

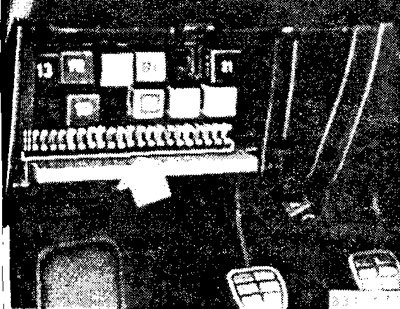

Предохранители находятся в коробке…


Предохранители находятся в коробке предохранителей, которая расположена под щитком приборов слева рядом с рулевым колесом.

Перед заменой предохранителя всегда сначала выключить соответствующий потребитель.

Крышку вверху открепить и отцепить внизу от держателей.

Перегоревший предохранитель можно узнать по оплавленным металлическим пластинам.

Дефектный предохранитель вытащить.

Вставить новый предохранитель, рассчитанный на такую же силу тока.

Если через короткое время новый предохранитель также перегорает, необходимо проверить соответствующую электрическую цепь.

Ни в коем случае не заменять предохранитель проволокой или иными подручными средствами, так как это может привести к повреждению электрической системы.

Рекомендуется всегда иметь в автомобиле запасные предохранители. Для их хранения в коробке предохранителей имеются соответствующие свободные места.

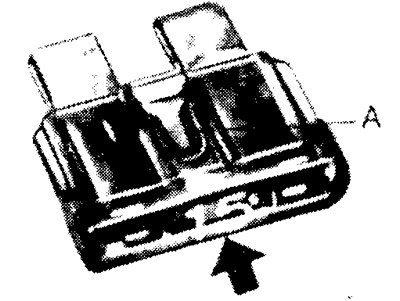

Номинальное значение силы тока предохранителя…


Номинальное значение силы тока предохранителя выбито на обратной стороне его державки. Кроме того, державка имеет цветную маркировку, по которой также можно определить номинальное значение силы тока, — А — плавкая нить.

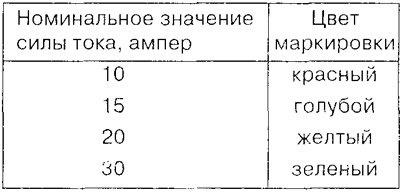

Крышку коробки предохранителей внизу прицепить и…


Крышку коробки предохранителей внизу прицепить и вверху застопорить.
