Снятие маслосъемных колпачков
Снимите распределительные валы.
Автомобили с двигателями BLR, BLX, BVX и BVY
Примечание: Чтобы заменить маслосъемные колпачки выпускных клапанов цилиндров 3 и 4, дополнительно следует снять клапан рециркуляции ОГ.
Продолжение монтажных операций для всех автомобилей
Извлеките роликовые рычаги и положить их на чистую поверхность. Роликовые рычаги местами не меняйте.
Выкрутите свечи зажигания свечным ключом.
Рис. 2.117. Установка пластины
Прикрутите направляющую пластину болтами с накатанной головкой, как показано на рисунке 2.117, к ГБЦ.
Приведите поршень соответствующего цилиндра в «нижнюю мертвую точку».
Вкрутите адаптер в гнездо свечи зажигания и подключите сжатый воздух под давлением не менее 6 бар.
Рис. 2.118. Отделение сухарей
Отделите крепко сидящие сухари клапанов оправкой и пластиковым молотком (рис. 2.118).
Вкрутите приспособление с подвесной вилкой в направляющую.
Вставьте монтажный патрон в направляющую пластину.
Рис. 2.119. Установка приспособлений для сжатия и рассухаривания
Подвесьте нажимную вилку к приспособлению (рис. 2.119).

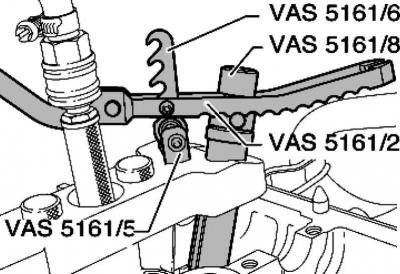

Рис. 2.120. Подвешивание нажимной вилки
Примечание: На стороне выпуска нажимную вилку следует подвешивать, как показано на рисунке 2.120.
Надавите монтажный патрон вниз. Одновременно покрутите болт с накаткой монтажного патрона вправо, пока концы не войдут в сухари клапана.
Слегка поверните болт с накаткой вперед и назад, за счет этого сухари клапана разжимаются и патрон захватывается.
Отпустите нажимную вилку.
Извлеките монтажный патрон.
Рис. 2.121. Съемник для снятия колпачков
Снимите маслосъемные колпачки с помощью съемника (рис. 2.121).

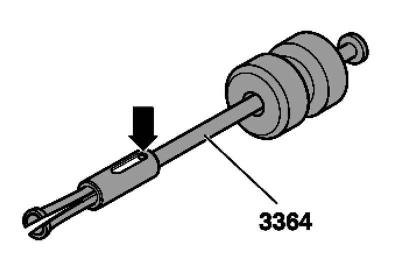

Рис. 2.122. Оправка для выпрессовки
Если из-за нехватки места съемник 3364 использовать не удается, выпрессуйте штифт оправкой и снимите насадку (рис. 2.122).
Рис. 2.123. Установка семника 3364 на маслосъемный колпачок
Насадите нижнюю часть съемника 3364 на маслосъемный колпачок (рис. 2.123).
Вставьте оправку 1 в отверстие в нижней части съемника.
Подденьте монтажное приспособление рычагом и извлеките таким образом маслосъемный колпачок.
Установка маслосъемных колпачков
Рис. 2.124. Установка маслосъемного колпачока
Чтобы избежать повреждения новых маслосъемных колпачков В, нужно одеть на стержень клапана пластмассовую втулку А (рис. 2.124).
Смажьте рабочую кромку маслосъемного колпачка В моторным маслом, вставьте в приспособление для напрессовки и аккуратно вдавите в направляющую втулку.
Извлеките пластмассовую втулку А.
Вставьте пружину и тарелку пружины клапана.
Установите приспособление для монтажа, как показано на рисунке 2.119.
Примечание: После извлечения сухарей клапана из монтажного патрона сначала их необходимо вставить в монтажное приспособление.
Надавите монтажный патрон сверху на монтажное приспособление и, установив, зафиксируйте сухари клапана.
Надавите монтажный патрон с помощью нажимной вилки вниз и покрутите болт с накаткой монтажного патрон вперед-назад, при этом вытяните его вверх.
Разгрузите нажимную вилку при вытянутом болте с накатанной головкой.
Снимите приспособление для монтажа и демонтажа чеки клапана.
Дальнейшая установка и сборка выполняется в обратной снятию последовательности.
