Снятие фазовращателя
Демонтируйте всасывающую трубу.
Снимите насос высокого давления.
Снимите крышку ГБЦ.

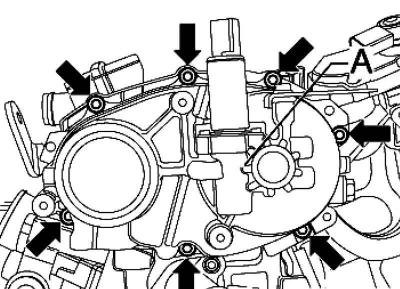

Рис. 2.128. Крепление корпуса с клапаном изменения фаз газораспределения
Снимите корпус с клапаном изменения фаз газораспределения (рис. 2.128).

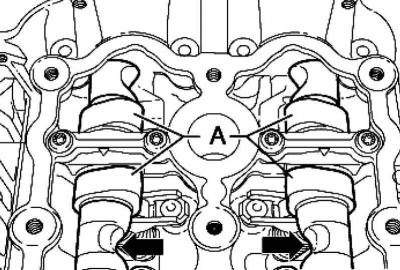

Рис. 2.115. Правильная укладка распредвалов
[Источник статьи доступен на сайте: Autoinstruction.ru]
Совместите отметку на шестерне распредвала с отметкой на крышке зубчатого ремня. Выемки стоят вертикально друг напротив друга (рис. 2.115).

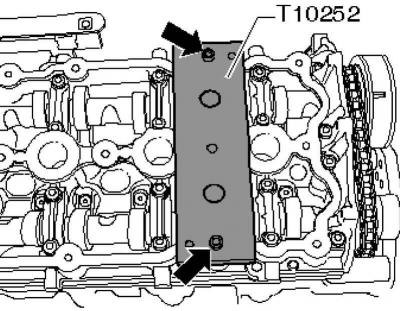

Рис. 2.129. Фиксатор распредвалов
Установите фиксатор распредвалов, как показано на рисунке 2.129, и закрепите его.
Открутите крепежный болт фазовращателя торцевой насадкой.

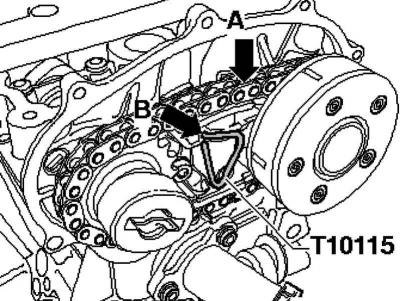

Рис. 2.130. Фиксация натяжителя
Сожмите натяжитель цепи А и зафиксируйте его стопорным штифтом В (рис. 2.130).
Выкрутите крепежный болт фазовращателя и снимите его вместе с цепью.
Установка фазовращателя
Распредвалы должны быть застопорены фиксатором распредвалов.
Наденьте цепь на фазовращатель.

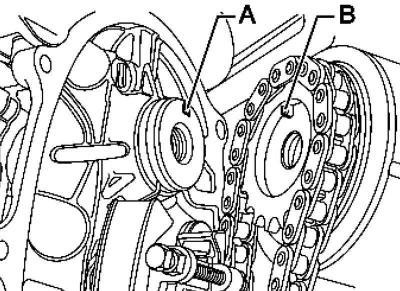

Рис. 2.131. Совмещение вырезов фазовращателя
Поставьте фазовращатель перед выпускным распредвалом, чтобы совместите вырез А со шипом В (рис. 2.131).

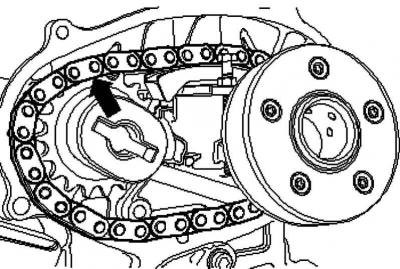

Рис. 2.132. Установка цепи на звездочку впускного распредвала
В таком положении проложите цепь сначала вверху на звездочку впускного распредвала (рис. 2.132).

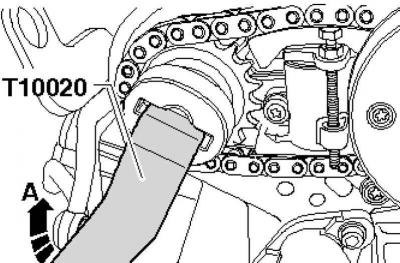

Рис. 2.133. Прокручивание распредвала цапфовым ключом
Медленно прокрутите впускной распредвал цапфовым ключом по направлению стрелки А, пока фазовращатель не насадится на распредвал (рис. 2.133).
Примечание: Если штифт на входит в вырез, следует снять и заново установить цепь.
Затяните болт крепления фазовращателя. Момент затяжки 20 Н·м + довернуть на +45°. Для этого используйте торцевую насадку.
Удалите стопорный штифт В (рис. 2.130).
Дальнейшая установка и сборка выполняется в обратной снятию последовательности.
