Примечание: Головки блока цилиндров с трещинами между седлами клапанов или между кольцом седла клапана и резьбой гнезда свечи зажигания могут использоваться в дальнейшем без снижения срока службы, если речь идет о небольших трещинах максимальной ширины 0,3 мм, или если это касается только 4 первых витков резьбы гнезда свечи зажигания.
Примечание: Головку блока цилиндров и раму распредвалов по отдельности не заменяйте.
Примечание: После установки распредвалов двигатель нельзя заводить в течение примерно 30 мин. Гидрокомпенсаторы должны быть осаждены (иначе клапаны будут соприкасаться с поршнями).
Примечание: После работ над клапанным механизмом прокрутите двигатель от руки не менее двух оборотов, чтобы убедиться, что ни один клапан не соприкасается с поршнем.
Примечание: Прокладки и уплотнительные кольца необходимо заменить.

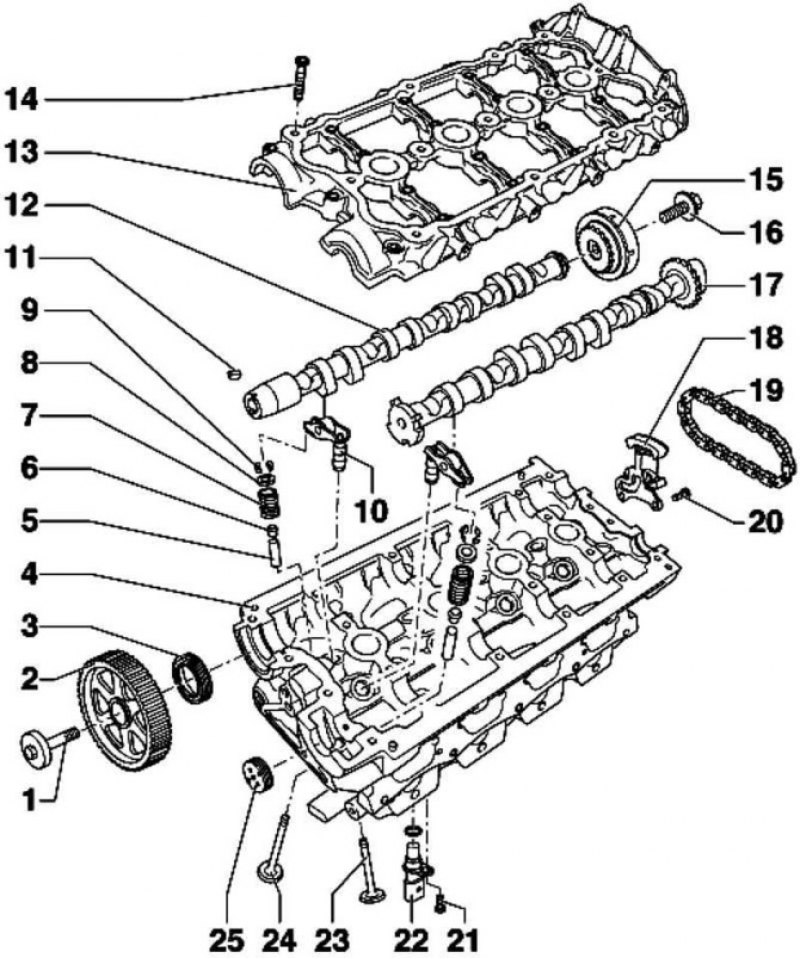

Рис. 2.109. Клапанный механизм: 1 – болт 50 Н·м + довернуть на 180° (1/ 2 обор.); 2 – звездочка распредвала; 3 – сальник; 4 – головка блока цилиндров; 5 – направляющая втулка клапана; 6 – маслосъемный колпачок; 7 – пружина клапана; 8 – тарелка пружины клапана, верхняя; 9 – конический сухарь; 10 – гидрокомпенсатор; 11 – призматическая шпонка; 12 – выпускной распредвал; 13 – рама распредвалов; 14 – болт 8 Н·м + довернуть на 1/4 (90°); 15 – фазовращатель; 16 – болт 20 Н·м + довернуть на 1/8 (45°); 17 – впускной распредвал; 18 – натяжитель цепи; 19 – цепь привода; 20 – болт 10 Н·м; 21 – болт 10 Н·м; 22 – датчик Холла; 23 – выпускной клапан; 24 – впускной клапан; 25 – заглушка
Детали клапанного механизма показаны на рисунке 2.109.
Размеры клапанов

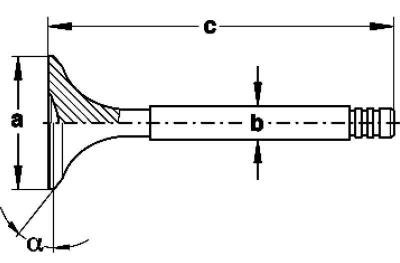

Рис. 2.110. Размеры клапана

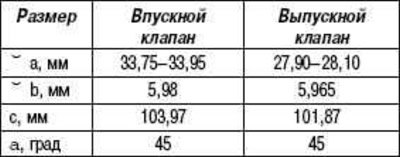

Размеры клапанов приведены в таблице ниже и на рис. 2.110.
Обрабатывать впускные и выпускные клапаны запрещено. Допускается только притирка.
Размеры клапанов
Проверка направляющих втулок клапанов
Вставьте новый клапан в направляющую втулку. Конец стержня клапана должен перекрываться направляющей втулкой. Из-за различного диаметра стержня используйте впускной клапан только в направляющей втулке впускного клапана и выпускной клапан в направляющей втулке выпускного клапана.

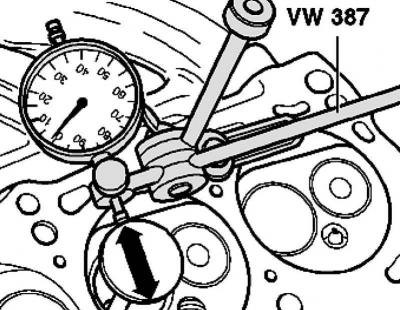

Рис. 2.111. Определение люфта направляющих втулок клапанов
(Весь материал скопирован с сайта www.Autoinstruction.ru)
Определите люфт при покачивании клапана (рис. 2.111). Предельный допуск 0,8 мм.
Если люфт при покачивании превышен
Заменить головку блока цилиндров.
