Примечание. Технология снятия и установки промежуточных рычагов имеет отличия.
Приготовить приспособления «11.9.470», «11.9.472», «11.9.473», «11.9.474», «11.9.475», «11.9.480» и «11.9.490» и «кассу» для раскладки снимаемых деталей по номерам цилиндров. Снятие промежуточных рычагов в левой головке блока на стороне цилиндров 5–8 необходимо проводить в следующем порядке.
Снять двигатель привода регулировки левого эксцентрикового вала, катушки зажигания цилиндров 5–8, крышку левой головки блока цилиндров и вывернуть свечи зажигания цилиндров 5–8. Снять левые исполнительные узлы системы VANOS впуска и выпуска.
Внимание, очень важно! Сначала необходимо провернуть распределительный вал впускных клапанов так, чтобы при снятии опорной перемычки, промежуточные рычаги не соскользнули и не повредили распределительный вал.

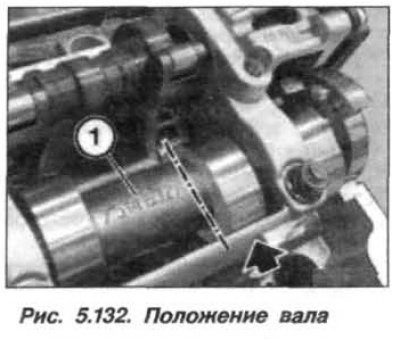

Повернуть распределительный вал впускных клапанов против направления вращения так, чтобы надпись (1, см. рис. 5.132) была обращена вверх по направлению оси 8-го цилиндра, и его кулачок занял горизонтальное положение.
Внимание! Крышки подшипников распределительных валов цилиндров 1–4 и 5–8 нельзя менять местами.
Крышки подшипников распределительного вала впускных клапанов на стороне цилиндров 5–8 имеют маркировку «RE1–RE5», читаемую со стороны впуска.

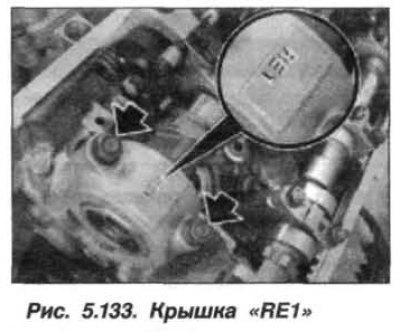

Отвернуть гайки крепления (стрелки, см. рис. 5.133) и снять крышку подшипника «RE1».

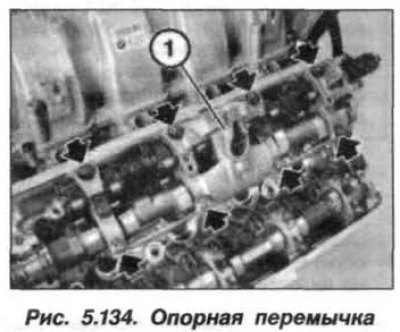

Ослабить и отвернуть восемь гаек (стрелки, см. рис. 5.134) крепления опорной перемычки (1), начиная с крайних гаек и перемещаясь к центру.
Внимание!
- При снятии опорной перемычки не переворачивать ее.
- Рычаги толкателей разделены на классы по допускам.
- На стороне впуска на один цилиндр можно устанавливать рычаги толкателей только одного класса допуска. Классы допусков обозначаются цифрами от 1 до 4.
- Рычаги толкателей, имеют новую маркировку классов.
(Перейдите к источнику по ссылке: AutoInstruction.ru)

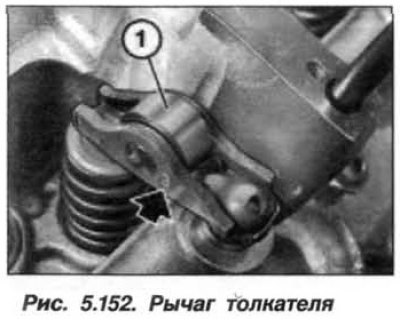

После снятия опорой перемычки становятся доступными роликовые рычаги толкателей. Рычаги (1, рис. 5.152) толкателей стороны впуска не снимать.
Зажать приспособление «11.9.470» в тиски. Осторожно вынуть опорную перемычку из головки блока цилиндров движением вверх. Опорную перемычку не переворачивать.

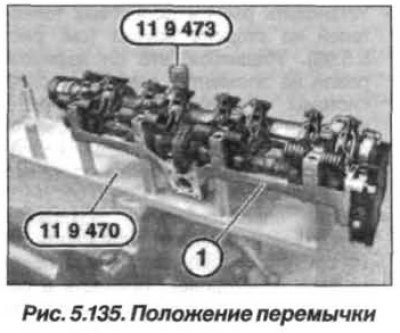

Уложить опорную перемычку (1, см. рис. 5.135) вместе с распределительным валом впускных клапанов и эксцентриковым валом, как показано на рисунке, на приспособление «11.9.470».
Примечание. Снятие промежуточных рычагов следует начинать с 8-го цилиндра, для 5–7 цилиндров действия аналогичны.
Дальнейшая технология замены промежуточных рычагов в левой головке блока рассмотрена выше, в разделе «Замена рычагов толкателей на стороне впуска левой головки блока цилиндров».

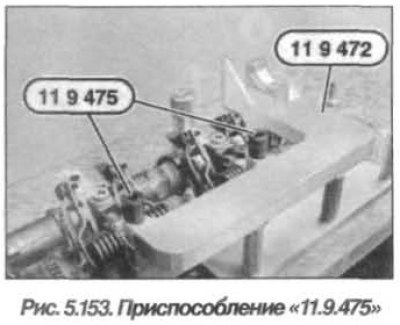

При установке промежуточных рычагов необходимо зафиксировать распределительный вал впускных клапанов в осевом направлении, для чего установить приспособление «11.9.472» и зафиксировать его с помощью приспособления «11.9.475» (рис. 5.153), что препятствует вращению и сдвигу распределительного вала впускных клапанов при установке рычагов толкателей.
