Примечание. Последовательность выполнения операций по снятию и установке исполнительных узлов системы VANOS различна.
Снятие правых исполнительных узлов системы VANOS впуска и выпуска на стороне цилиндров 1–4 следует проводить в аналогичном порядке, как и на стороне 5–8, при этом необходимо учитывать.
Снять двигатель привода регулировки правого эксцентрикового вала правую крышку головки блока цилиндров двигателя, вывернуть все свечи зажигания 1–4, кожух вентилятора и правую крышку ГРМ.

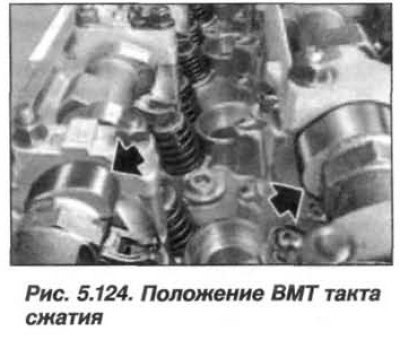

Повернуть коленчатый вал за центральный болт в направлении вращения до положения ВМТ конца такта сжатия в 1-ом цилиндре. При этом кулачок (левая стрелка, см. рис. 5.124) выпускных клапанов 1-го цилиндра стоят наклонно вверх. Кулачок распределительного вала впускных клапанов – наклонно вниз (правая стрелка).

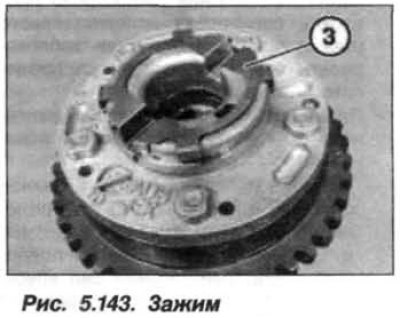

Исполнительный узел выпуска со стороны цилиндров 1–4 имеет дополнительно металлический зажим (3, рис. 5.143) для привода вакуумного насоса.
Собрать двигатель.
