Провести подготовительные операции, описанные в подразделе «Проверка фаз газораспределения левой головки блока цилиндров». Снять левую крышку ГРМ головки блока цилиндров.

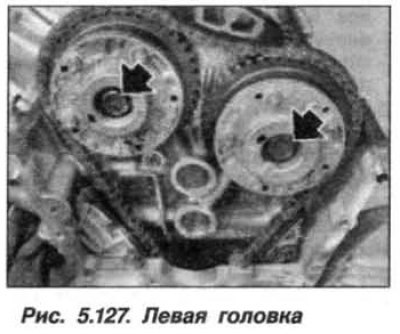

При отворачивании болтов (стрелки, рис. 5.127) следует удерживать распределительные валы от проворачивания за шестигранник. Ослабить болты (стрелки) крепления исполнительных узлов выпуска и впуска.
Приготовить комплект приспособлений «11.9.460» для фиксации распределительных валов, который включает в свой состав:
- «11.9.461» для фиксации распределительного вала впускных клапанов;
- «11.9.462» для фиксации распределительного вала выпускных клапанов;
- «11.9.463» (кронштейн с винтом).

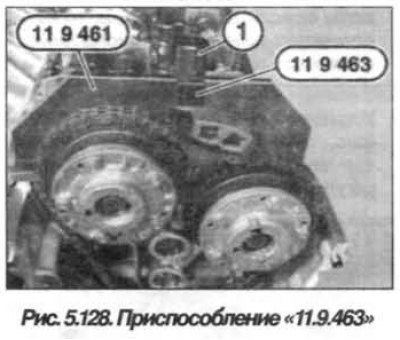

Установить приспособление «11.9.461» на распределительный вал впускных клапанов (рис. 5.128) и выставить распределительный вал впускных клапанов так, чтобы приспособление «11.9.461» без зазоров легло на головку блока цилиндров . Установить приспособление «11.9.463», ввернув его винт (1) в резьбовое отверстие для маслопровода и затянуть его от руки.
Затянуть новый болт М10х1,0 крепления исполнительного узла впуска моментом 80 Н·м (8,0 кгс·м), при этом удерживать распределительный вал от проворачивания за шестигранник.
Вывернуть болт и снять приспособления «11.9.463» и «11.9.461» с распределительного вала впускных клапанов.

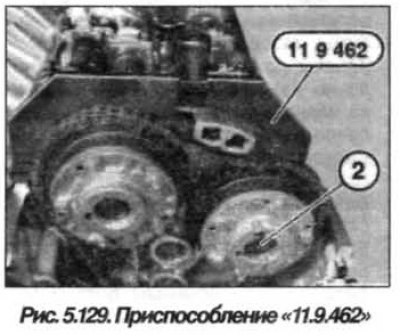

Установить приспособление «11.9.462» на распределительный вал выпускных клапанов (рис. 5.129) и выставить распределительный вал выпускных клапанов так, чтобы приспособление «11.9.462» без зазоров легло на головку блока цилиндров.
Установить приспособление «11.9.463» и ввернуть его винт (1) в резьбовое отверстие для маслопровода и затянуть его от руки.
Затянуть болт М10х1,0 (2) крепления исполнительного узла выпуска моментом 80 Н·м (8,0 кгс·м), при этом удерживать распределительный вал от проворачивания за шестигранник. Вывернуть болт (1), снять приспособления «11.9.463» и «11.9.462» с распределительного вала выпускных клапанов.

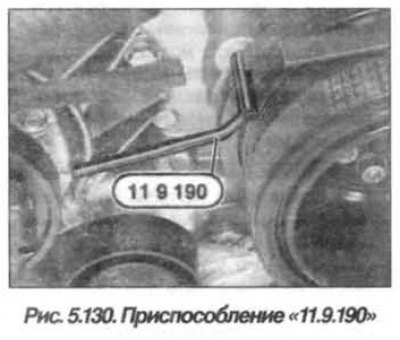

Снять приспособление «11.9.190» (рис. 5.130). Повернуть коленчатый вал за центральный болт в направлении вращения на два полных оборота (720°) до повторной установки поршня 1-го цилиндра в положение ВМТ конца такта сжатия. Зафиксировать демпфер крутильных колебаний с помощью приспособления «11.9.190» при положении поршня 1-го цилиндра в ВМТ конца такта сжатия.
Установить приспособление «11.9.461» (см. рис. 5.128) на распределительный вал впускных клапанов и проверить регулировку фаз газораспределения.
Фазы газораспределения отрегулированы правильно, если приспособление «11.9.461» прилегает к головке блока цилиндров без зазоров или приподнято относительно стороны выпуска максимум на 0,5 мм.
Снять приспособление «11.9.461» с распределительного вала впускных клапанов.
Установить приспособление «11.9.462» (рис. 5.129) на распределительный вал выпускных клапанов и проверить регулировку фаз газораспределения.
Фазы газораспределения отрегулированы правильно, если приспособление «11.9.462» прилегает к головке блока цилиндров без зазоров или приподнято относительно стороны выпуска максимум на 0,5 мм.
Посмотрите оригинал на портале [www.autoinstruction.ru]
Снять все приспособления и собрать двигатель.
