Ремонт проводов шины CAN (Volkswagen Passat 6 «B6»)

  • Главная
  • Фольксваген
  • Пассат
  • B6 (2005-2010)
  • Электрооборудование
  • Оборудование и приборы
  • Ремонт проводов шины CAN
0
Оглавление: Замена антенных проводов ↓ Общее описание ↓ Обзор монтажа антенного провода ↓ Установка нового антенного провода ↓ Ремонт проводов сечения до 0,35 мм2 ↓ Обрыв провода в одном месте ↓
В качестве провода шины CAN используется двухжильный провод 1 и 2 с сечением 0,35 мм2 или 0,5 мм2.

Цветовую кодировку проводов шины CAN найти в следующей таблице

Провод шины CAN-High, привод оранжевый/ черный;

Провод шины CAN-High, комфорт оранжевый/зеленый;

Провод шины CAN-High, Infotainment оранжевый/ фиолетовый;

Провод CAN-Low (все) оранжевый/ коричневый.

Ремонт проводов шины CAN разрешается проводить с использованием как ремонтного провода подходящего сечения, так и скрученных проводов «зеленый/ желтый» или «белый/ желтый» в соответствии с каталогом запчастей.

При ремонте оба провода шин должны иметь одинаковую длину. При скручивании проводов 1 и 2 длина витка должна составлять A=20 мм.

При этом не должен образоваться отрезок провода, например, в области сварных контактов длиннее B=50 мм без скручивания проводов.

Обмотайте отремонтированный отрезок желтой изолентой, чтобы обозначить, что в данном месте был произведен ремонт.

Замена антенных проводов



Для ремонта антенных проводов была разработана новая концепция ремонта. В качестве запасных частей, вместо антенных проводов целиком, теперь предлагаются соединительные провода различной длины, а также разнообразные адаптерные кабели.

Общее описание



Антенные провода ремонту не подлежат. При необходимости ремонта их следует заменить соединительными проводами и адаптерными кабелями, предлагаемыми в качестве оригинальных запасных частей.

Данные оригинальные запасные части подходят для замены всех антенных проводов любого сечения.

Корпуса штекеров для антенных кабелей доступны в качестве запчасти только одного цвета, однако могут использоваться для замены антенных штекеров любого цвета.



Замена отдельно антенных штекеров в случае ремонта не предусмотрена.

Эти провода могут использоваться во всех моделях VW с антенными проводами любого сечения.

Все соединительные провода и согласующие кабели подходят для любых принимаемых и передаваемых сигналов.

Данная ремонтная концепция может быть использована также при тестировании и дополнительном оборудовании.

Обзор монтажа антенного провода



Пример: поврежден антенный провод от магнитолы к антенне. Для ремонта необходимы следующие провода:
  • 1 - адаптерный кабель, для подключения к магнитоле. Длина около 30 см.
  • 2 - соединительный провод, поставляемый различной длины.
  • 3 - адаптерный кабель, для подключения к антенне. Длина около 30 см.

Установка нового антенного провода



Отсоедините штекеры поврежденного антенного провода от приборов.

Примечание: Помните, что в зависимости от комплектации автомобиля общая длина антенного провода из-за блоков управления выбора антенн, блоков управления радиосвязи или антенных усилителей может быть разделена на отрезки. В каждом случае необходимо замените только поврежденный отрезок.


Определите расположение проложенного поврежденного антенного провода в автомобиле и измерить общую длину поврежденного антенного провода.

Рис. 7.127. Провода необходимые для ремонта…

Рис. 7.127. Провода необходимые для ремонта антенного провода




Общая длина антенного провода состоит из длины необходимых адаптерных кабелей 1 и 3, а также длины соединительного провода 2 (рис. 7.127).

Отнимите от замеренной общей длины антенного провода 60 см, чтобы определите длину необходимого соединительного провода 2.

Приобрести необходимые адаптерные кабели 13, а также соединительные провода 2 правильной длины согласно каталогу запчастей.

Отрежте штекеры поврежденного антенного провода.

Остаток поврежденного антенного провода остается в автомобиле.

Подключите адаптерные кабели 1 и 3 к устройствам автомобиля.

Проложите и закрепите соединительный провод 2 непосредственно рядом с «серийным» проводом.

Примечание: Антенные провода нельзя надламывать и сильно перегибать. Радиус изгиба должен быть не менее 50 мм.


Подключите соединительный провод с адаптерными кабелями.

Проведите проверку.

Ремонт проводов сечения до 0,35 мм2



При ремонте проводов с сечением до 0,35 мм2 обязательно необходимо напрессовать новые наконечники обжимными клещами для контактов JPT, или обжимными клещами (без головки) VAS 1978/ 12 с установленной сменной головкой для контактов JPT – VAS 1978/ 91. Из-за малых величин силы тока в данных проводах, в микро – и миллидиапазоне, неправильно опрессованные контакты приводят к переходным сопротивлениям и вызывают сбои или выход из строя какой-либо системы. Наиболее часто такие контакты встречаются в следующих устройствах:
  • лямбда-зонд;
  • датчик числа оборотов;
  • измеритель массового расхода воздуха.

Благодаря применению обжимных клещей для контактов JPT или обжимных клещей (без головки) с установленной сменной головкой для контактов JPT обеспечивается правильное соединение между обжимным контактом, проводом и уплотнителем провода (Seal). Используйте инструмент только по прямому назначению.



Примечание: На ремонтные провода напрессованы стандартные или позолоченные наконечники. При ремонте следует всегда используйте такой наконечник, который был применен изначально.


Опрессовка нового наконечника с уплотнителем провода

Вставьте сменную головку для контактов JPT в обжимные клещи (основание рукояток).

Рис. 7.128. Установка уплотнителя

Рис. 7.128. Установка уплотнителя


Насадите уплотнитель провода на ремонтный провод (рис. 7.128).

Примечание: Меньший диаметр уплотнителя при этом должен быть на стороне наконечника.

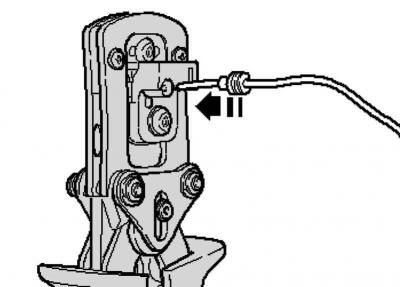

Рис. 7.129. Установка провода в обжимные клещи

Рис. 7.129. Установка провода в обжимные клещи


Раскройте обжимные клещи и вставьте конец ремонтного провода в отверстие для зачистки изоляции (рис. 7.129).

Полностью сожмите клещи.

Вновь раскройте клещи и извлеките зачищенный провод.



Сдвиньте уплотнитель провода в сторону зачищенного конца, чтобы он заканчивался на одном уровне с изоляцией провода.

Вставьте новый обжимной наконечник в зев обжимных клещей.

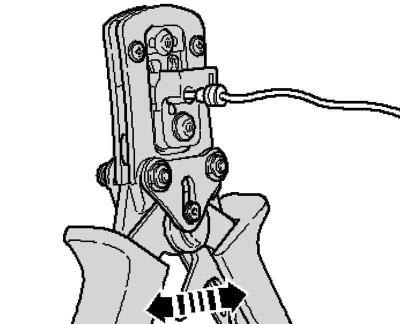

Рис. 7.130. Установка провода в обжимной…

Рис. 7.130. Установка провода в обжимной наконечник


Вставьте зачищенный конец провода с выровненным уплотнителем в обжимной наконечник, чтобы конец прилегал к отметке «Wire-Stop» (рис. 7.130).

Опрессуйте наконечник, провод и уплотнитель, полностью сжав обжимные клещи.

Вновь раскройте клещи и извлеките готовый наконечник.

Рис. 7.131. Пример правильной опрессовки провода

Рис. 7.131. Пример правильной опрессовки провода


Правильно выполненная опрессовка отличается чистым обжимом провода и уплотнителя в наконечнике, а на ее обратной стороне имеется чеканка, которая обозначает, что опрессовка была выполнена квалифицированно и с надлежащим инструментом (рис. 7.131).



Обрыв провода в одном месте



Место ремонта с одной обжимной гильзой

Высвободите провод, который необходимо отремонтировать (примерно 20 см в обе стороны от места ремонта).

При необходимости удалите обмотку жгута проводки складным ножом.

Вырежте поврежденный отрезок провода клещами для зачистки изоляции.

Примечание: Если оба оставшихся конца провода из-за вырезания поврежденного отрезка окажутся слишком короткими для ремонта с одной обжимной гильзой, то следует используйте отрезок провода соответствующей длины, установив две обжимные гильзы.

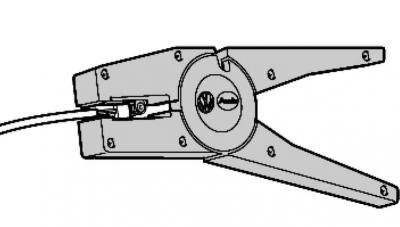

Рис. 7.132. Зачистка провода

Рис. 7.132. Зачистка провода


Зачистите 6–7 мм изоляции с концов провода с помощью клещей для зачистки изоляции (рис. 7.132).

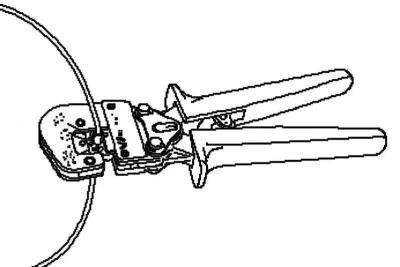

Рис. 7.133. Опрессовка обжимной гильзы

Рис. 7.133. Опрессовка обжимной гильзы




Насадите обжимную гильзу на оба зачищенных конца провода и опрессуйте ее обжимными клещами (рис. 7.133).

Примечание: Убедитесь в использовании подходящего наконечника для использованной обжимной гильзы.


Изоляцию провода опрессовывать нельзя.

После опрессовки обжимную гильзу необходимо усадить, чтобы не допустить попадания внутрь нее влаги.

Установите насадку на промышленный фен, 220 В/ 50 Гц.

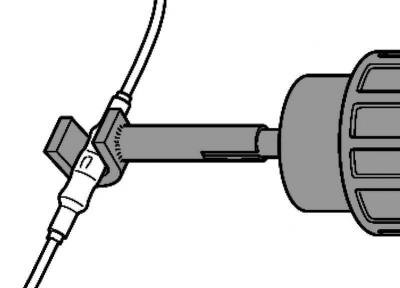

Рис. 7.134. Разогрев обжимной гильзы

Рис. 7.134. Разогрев обжимной гильзы


Разогрейте обжимную гильзу феном в продольном направлении от середины к краям, пока она не сожмется полностью и на концах выступит клей (рис. 7.134).

Внимание: При усадке обжимных соединений следить за тем, чтобы горячим соплом фена не повредите прочие провода, пластмассовые детали или изоляцию.


Внимание: Соблюдайте указания руководства по эксплуатации фена


Примечание: При необходимости ремонта нескольких проводов следует соблюдать определенное расстояние между обжимными гильзами. чтобы в обхвате жгут проводов не оказался после ремонта слишком толстым, обжимные гильзы устанавливайте с некоторым смещением относительно друг друга.


Примечание: Если изначально отремонтированное место было обмотано изолентой, то после ремонта его следует обмотать желтой изолентой.


Примечание: Отремонтированный жгут проводов после следует при необходимости закрепить хомутом для стяжки проводов, чтобы избежать посторонних звуков при езде.
Статья проверена экспертом: Анатолий Стопариков
