Внимание: При отключении и подключении АКБ обязательно соблюдайте последовательность действий, описанную в руководстве по ремонту.
Снятие
Отсоедините АКБ.
Демонтируйте переднюю панель.

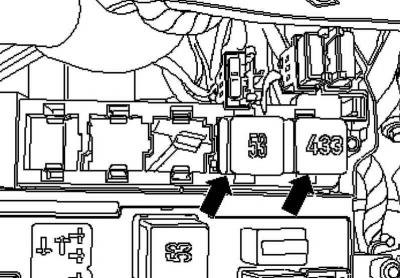

Рис. 7.118. Расположение реле
Извлеките реле из блока реле (рис. 7.118).
Примечание: Количество реле и предохранителей зависит от комплектации автомобиля.

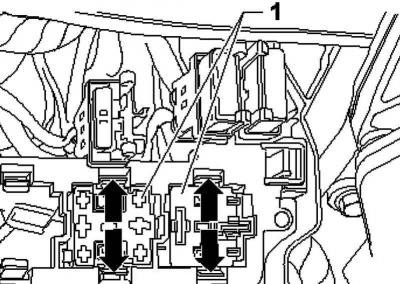

Рис. 7.119. Разблокировка фиксаторов
Разблокируйте фиксаторы в направлении стрелки наружу и выдавить штекер 1 из блока реле (рис. 7.119).

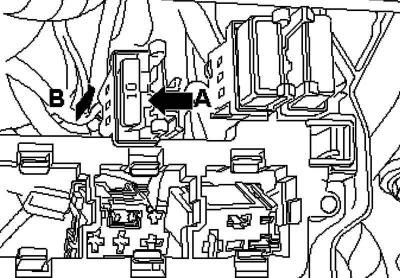

Рис. 7.120. Снятие держателя с предохранителем
Разблокируйте держатель А и снимите держатель с предохранителем в направлении стрелки B с блока реле (рис. 7.120).

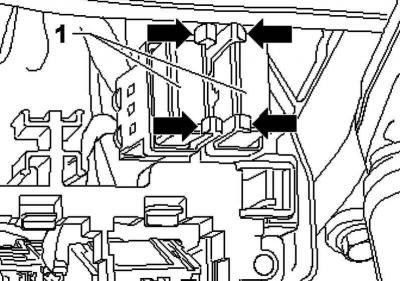

Рис. 7.121. Извлечение термопредохранителей
Разблокируйте фиксаторы в направлении стрелки и извлеките термопредохранители 1 из зажимного приспособления (рис. 7.121).

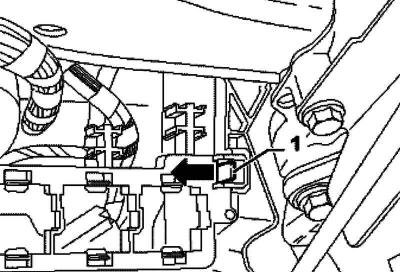

Рис. 7.122. Фиксатор блока реле
Разблокируйте фиксатор 1 блока реле в направлении стрелки и снимите блок реле (рис. 7.122).
Установка
Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее.
Сначала заблокируйте штекер (для реле), затем держатель (для предохранителя) и зажимное приспособление (для термопредохранителей) в блок реле.

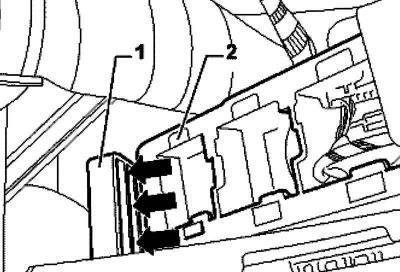

Рис. 7.123. Установка блока реле
Установите блок реле 2 в направляющую 1 и зафиксируйте блок реле (рис. 7.123).
