Примечание: Проверьте одинаково ли работают обе фары при включении ручной коррекции угла наклона фар.
Регулировка правой фары
Регулировочные винты левой фары расположены зеркально.

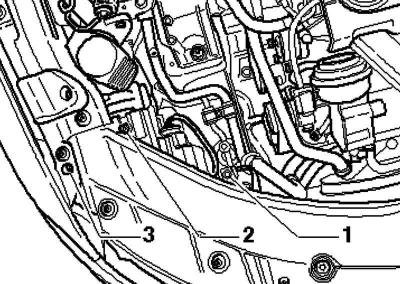

Рис. 7.71. Регулировочные винты левой фары
[Исходник статьи на этом веб-сайте: Autoinstruction.ru]
Регулировочный винт боковой настройки границы света и тени ближнего света 3 (для рынка NAR запломбирован) (рис. 7.71).
Вращайте вначале регулировочные винты для высотной настройки границы света и тени.
Затем проверьте боковую настройку и при необходимости скорректируйте.
Правая противотуманная фара в бампере
На левой противотуманной фаре регулировочный винт расположен зеркально противоположным образом.
Наклон (противотуманная фара 20 см)
Рис. 7.72. Регулировочные винт противотуманной фары
Для изменения угла наклона покрутите регулировочный винт А. (рис. 7.72).
Боковая регулировка не предусмотрена.
Прочие дополнительные фары
В заключение необходимо проверить и отрегулировать установленные дополнительные фары прочих систем по действующим для них нормам.
