Примечание: На нижеприведенных рисунках показана замена серводвигателя регулировки положения левой фары.
Примечание: Замена серводвигателя правой фары производится аналогично.
Снятие
Снимите фару.
Снимите колпачок 3.

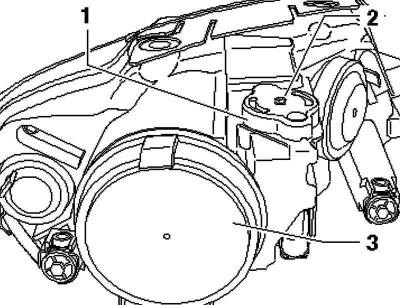

Рис. 7.63. Корпус сервопривода
Открутите крепежный болт 2 и полностью снимите корпус 1 (рис. 7.63).

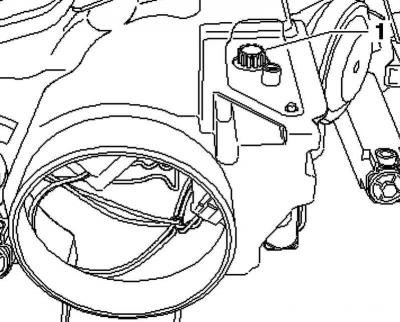

Рис. 7.64. Шестерня
Извлеките шестерню 1 из ее установочного отверстия вверх (рис. 7.64).
Примечание: При снятии шестерни обратите внимание на то, чтобы не потерялось маленькое уплотнительное кольцо круглого сечения.
Отсоедините штекерное соединение 2.
Разблокируйте серводвигатель корректора фар 1 в направлении В.
осторожно отожмите шаровую головку серводвигателя А назад из ее направляющей.

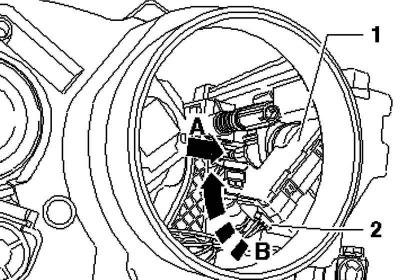

Рис. 7.65. Серводвигатель корректора фар
Извлеките серводвигатель 1 из его крепления вверх (рис. 7.65).
Установка

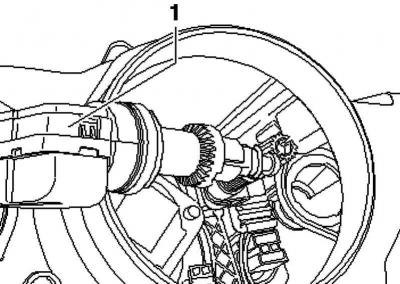

Рис. 7.66. Установка серводвигателя корректора фар в крепление
Полностью введите серводвигатель 1 корректора фар в разблокированном положении в его крепление (рис. 7.66).
Заблокируйте серводвигатель корректора фар 1 путем поворота до упора в направлении В (рис. 7.65).
Осторожно вдавите шаровую головку серводвигателя А вначале назад.
В заключение аккуратно вставьте шаровую головку серводвигателя в направлении в крепление 1 (рис. 7.65).
Примечание: При этом слегка сдвиньте отражатель назад, чтобы облегчить зацепление шаровой головки к креплении.
Подсоедините обратно разъем 2 серводвигателя корректора фар.
Вставьте шестерню 1 в ее монтажное отверстие (рис. 7.64).
Установите корпус 1, закрепив его болтом 2, и надеть кожух 3 (рис. 7.63).
Примечание: При установке обратите внимание на плотную фиксацию колпачка. При попадании внутрь фары воды, фара может быть испорчена.
