Примечание. Проверяйте и регулируйте свет фар на снаряженном автомобиле (с полностью заправленным баком, инструментом и запасным колесом).
1. Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах. (см. тут).
2. Установите автомобиль напротив стены, на расстоянии 3 м (например, в гараже). Положите на сиденье водителя дополнительный груз массой 75 кг, тем самым сымитировав вес водителя. Разметьте на стене экран, как показано на рисунке. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране. Качните автомобиль в поперечном направлении, чтобы самоустановились пружины подвесок.
[Информация доступна на портале www.autoinstruction.ru]
3. Измерьте на вашем автомобиле расстояние от центров фар до пола. Это будет расстояние h на экране.
4. Установите регулятор корректора света фар (если он установлен) на панели приборов в положение, соответствующее нагрузке автомобиля с одним водителем. (см. здесь).
5. Включите ближний свет.
6. Направление светового пятна рекомендуется проверять для каждой фары в отдельности. Вторую фару во время регулировки закройте непрозрачным материалом.

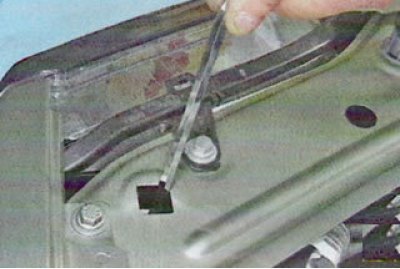

7. Если расположение световых пятен не соответствует рисунку, откройте капот. Вращая регулировочный винт (вид на левую блок-фару со стороны моторного отсека), отрегулируйте положение на экране светового пятна по горизонтали...

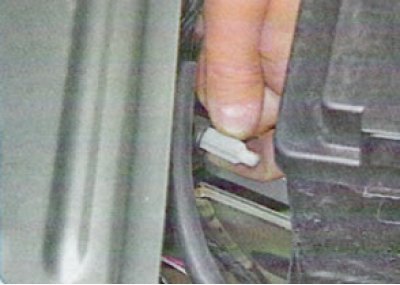

8. ...и по вертикали.

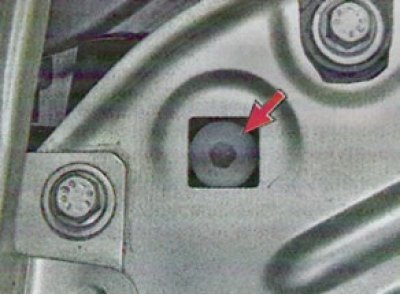

Для вращения винта регулировки по вертикали вставьте шестигранник через отверстие в верхней поперечине рамки радиатора.
Так расположен винт для регулировки света фар по вертикали.
9. Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4, а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.
10. При необходимости аналогично отрегулируйте вторую фару.
Регулировка противотуманных фар

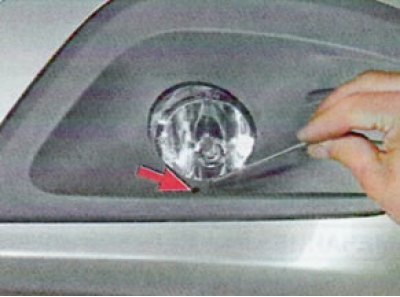

1. Световые пучки противотуманных фар регулируют только по высоте. Для доступа к регулировочным винтам на корпусах противотуманных фар предусмотрены отверстия в облицовках противотуманных фар. Вращая регулировочные винты отверткой с крестообразным лезвием, добейтесь, чтобы верхние границы световых пятен находились на линии 4 или чуть ниже её.

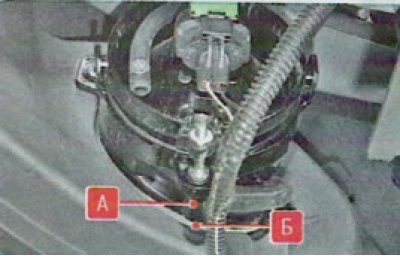

Так расположены регулировочный винт А на корпусе противотуманной фары и отверстие Б для регулировки в облицовке фары (вид со снятым подкрылком).
