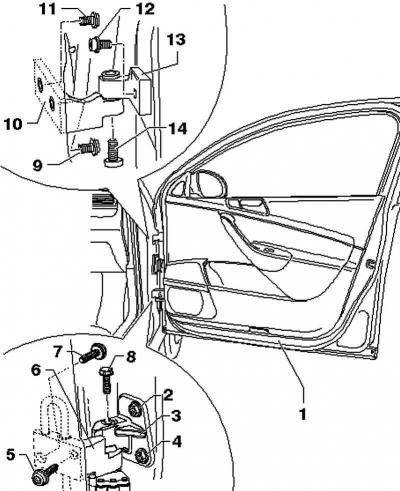

Рис. 8.31. Схема регулировки двери
Примечание: Для регулировки передней двери автомобиль должен стоять на колесах.
Примечание: Дверь отрегулирована правильно, если в закрытом состоянии со всех сторон имеются одинаковые зазоры, дверь не выступает наружу, не утоплена внутрь и располагается заподлицо с другими деталями кузова.
Для регулировки или проверки зазоров
После установки или регулировки принять меры по антикоррозионной защите шарнира и винтов.
Для правильной регулировки двери необходимо ослабьте шарнир двери на стойке. Другие меры, например подтяжка двери вверх, неэффективны. При последующей нагрузке дверь снова просядет.
В этом случае используйте специальный инструмент ключ для регулировки дверей.
Отрегулируйте скобу замка:
Регулировка скобы замка

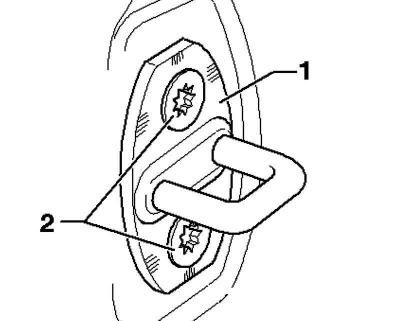

Рис. 8.32. Петля замка
Ослабьте петлю замка 1, откручивая винты 2 на стойке B (рис. 8.32).
Примечание: Описание регулировки приводится только для правой передней двери. Регулировка левой передней двери выполняется аналогично.
Примечание: Передняя дверь должна закрываться полностью без дополнительных усилий и не иметь люфта.
Примечание: После регулировки скобы замка переднюю дверь не должно прижимать вверх или вниз.
Примечание: Регулировать петлю замка можно: если передняя дверь не располагается заподлицо с задней.
Отрегулируйте переднюю дверь путем пригонки петли замка 1 так, чтобы передняя дверь в закрытом состоянии располагалась заподлицо с задней (пропадет шум на скорости).
Затяните винты 2 скобы замка 1.
Моменты затяжки: болты 2: 20 Н·м.
