Дверь задка
Снятие
1. Отсоедините отрицательный провод от батареи.
2. Откройте дверь задка.
3. Откройте лючки доступа и отсоедините электропроводку от вмонтированных в дверь задних комбинированных фонарей.
4. Отпустите фиксаторы и выверните крепежные винты и снимите нижнюю панель внутренней обивки двери задка.
5. Отпустите фиксаторы крепления упоров задней полки на панелях боковой обивки двери задка (выбейте центральные штифты, затем извлеките фиксаторы). Снимите упоры.

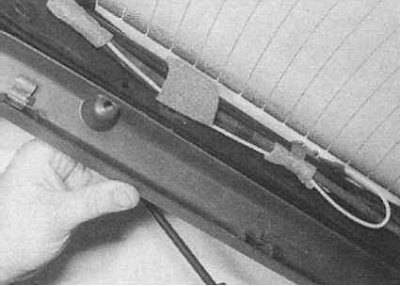

6. Выверните крепежные винты и снимите боковые панели с двери задка.
7. Отсоедините электропроводку от расположенных внутри двери потребителей электроэнергии (включая контактные разъемы с обеих сторон обогревателя заднего стекла). Если дверь не будет заменяться, подвяжите к жгутам электропроводки отрезки струны.
8. Аккуратно отсоедините шланг подачи жидкости омывания заднего стекла от сопла на сборке электромотора стеклоочистителя. Приготовьтесь к сбору проливаемой жидкости. Высвободите шланг из двери через верх вместе со жгутом электропроводки.
9. Извлеките из верхнего торца двери резиновые проходные втулки электропроводки, затем высвободите из двери жгуты проводов. Оставьте подвязанные отрезки струны торчащими из проходных отверстий.
10. Попросите помощника подержать дверь и поочередно отпустите пружинные фиксаторы обоих телескопических упоров. Высвободите сферические шарниры упоров из приемных гнезд на двери.

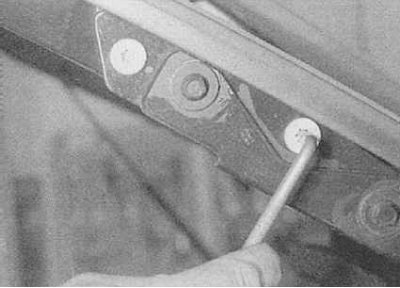

11. Вверните крепежные болты и при помощи ассистента снимите дверь задка с автомобиля. Перенесите дверь в безопасное место.
Установка и регулировка
1. При помощи ассистента заведите дверь на свое штатное место, вверните и затяните крепежные болты.
2. Дальнейшая установка производится в порядке, обратном порядку демонтажа. Обратите внимание на следующие моменты:
- a) Заправка в дверь жгутов электропроводки производится при помощи оставленных продетыми сквозь проходные отверстия отрезков струны;

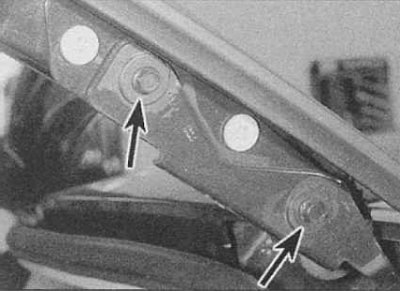

- b) После установки двери проверьте равномерность ее расположения относительно прилегающих кузовных панелей. В случае необходимости отпустите регулировочные болты и произведите соответствующую корректировку. Добившись удовлетворительного результата, не забудьте затянуть регулировочные винты;
- c) Отрегулировав положение двери, проверьте исправность функционирования ее замков. В случае необходимости ослабьте крепежные болты (придется снять заднюю панель отделки двери - см. Снятие и установка компонентов замка двери задка) и соответствующим образом подкорректируйте положение замков.
Телескопические упоры
Снятие
1. Подоприте дверь задка в открытом положении.

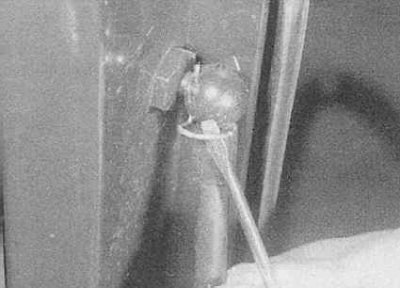

2. При помощи отвертки с плоским жалом отпустите пружинный фиксатор шаровой опоры телескопического упора на двери.

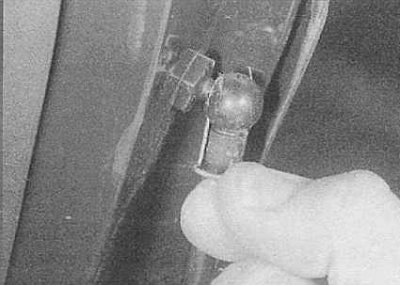

3. Извлеките фиксатор из опоры.
4. Повторите процедуру, освободив шарнир с противоположного конца упора. Снимите упор с автомобиля.
Установка
Установка производится в обратном порядке. Проследите за надежностью защелкивания фиксаторов.
