Сборка замка
Снятие
1. Отсоедините отрицательный провод от батареи.
2. Откройте дверь задка
3. Откройте лючки доступа и отсоедините электропроводку от сборок вмонтированных в дверь задних комбинированных фонарей.
4. Снимите фиксаторы.
Извлечение центрального штифта фиксатора |

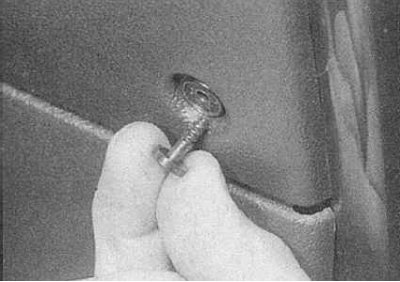

Извлечение фиксатора крепления отделочной панели двери задка |

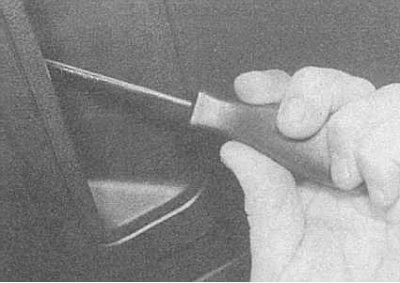

5. Выверните крепежные винты.

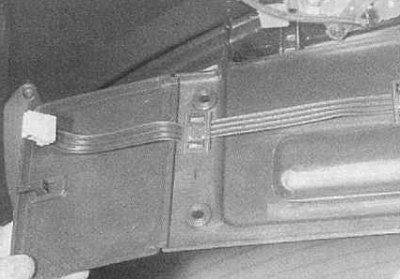

6. Снимите нижнюю панель отделки двери задка.
7. Пометьте положение головок болтов крепления замковой сборки.

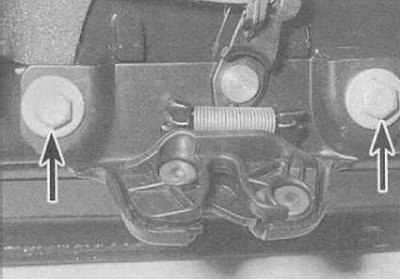

8. Выверните два крепежных болта и снимите сборку замка, отсоединив от нее исполнительный шток.
Установка
Установка производится в обратном порядке. Обратите внимание на следующие моменты:
a) Проследите за правильностью установки крепежных болтов (в соответствии с нанесенными в процессе демонтажа метками);
b) Перед установкой на место отделочной панели удостоверьтесь в исправности функционирования замка. В случае необходимости ослабьте крепежные болты и соответствующим образом подкорректируйте положение сборки. Закончив регулировку, прочно затяните крепежные болты и установите на место панель отделки.
Цилиндр замка
Снятие
1. Выполните процедуры, описанные в подразделе "Сборка замка - Снятие", пп.1—4.
2. При соответствующей комплектации вверните два крепежных болта и снимите блок активатора единого замка. Сняв сервопривод, отсоедините от замка исполнительный шток и электропроводку.

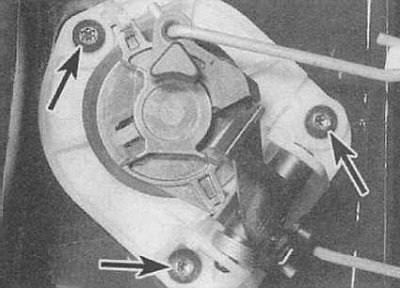

3. Выверните три крепежных винта, извлеките сбоку цилиндра замка из двери и отсоедините оставшийся исполнительный шток.
[Смотрите источник на портале AutoInstruction.ru]

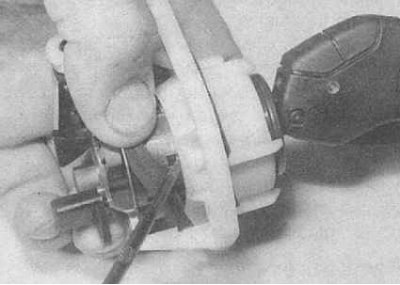

4. Для извлечения цилиндра из сборки снимите пенопластовое уплотнительное кольцо, затем вставьте ключ в замочную скважину и одновременно отпустите стопорный язычок крепления цилиндра. За ключ извлеките цилиндр.
Установка
Установка производится в обратном порядке. Проследите за правильности установки и надежностью крепления исполнительного штока.
Ударник замка
Снятие

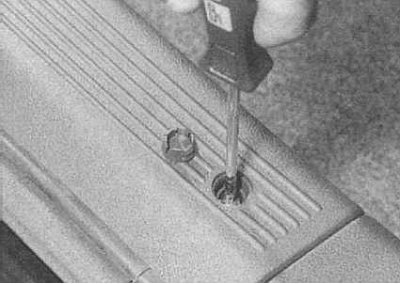

1. Снимите крышки и выверните винты крепления задней панели обивки багажного отделения. Снимите панель, обеспечив тем самым доступ к ударнику замка.

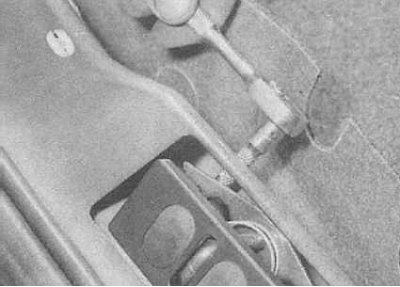

2. Отогните назад край коврового покрытия и выверните два болта крепления ударника. При соответствующей комплектации высвободите из сборки ударника датчик-выключатель противоугонной сигнализации.
Установка
Установка производится в обратном порядке.
