Зеркала с ручным приводом
Снятие
1. Снимите панель внутренней обивки двери (см. Снятие и установка панелей внутренней обивки дверей).
2. Отделите и отогните верхний передний угол пластмассового уплотнительного экрана двери с целью обеспечения доступа к проходной втулке приводного троса регулятора положения зеркала. Извлеките втулку из дверной панели.
3. Поддев, высвободите из угла двери панель декоративной отделки, при соответствующей комплектации высвободите из фиксаторов на панели датчик слежения противоугонной сигнализации, затем снимите панель.
4. Выверните пять крепежных винтов и снимите сборку зеркала заднего вида с двери. Проденьте приводной трос сквозь отверстие в двери. Постарайтесь запомнить маршрут прокладки троса.
Установка
Установка производится в обратном порядке. Проследите за правильностью прокладки приводного троса.
Зеркала с электрическим приводом
[Смотрите полную версию на сайте: AutoInstruction.ru]
Снятие
1. Снимите панель внутренней обивки двери (см. Снятие и установка панелей внутренней обивки дверей).
2. Отыщите концы пружинного фиксатора крепления стекла, расположенного с верхнего края сборки зеркала. Где требуется, снимите блок управления электроприводом стеклоподъемника с колодкой контактного разъема с целью обеспечения доступа.
3. Извлеките из дверной панели резиновую проходную втулку электропроводки.

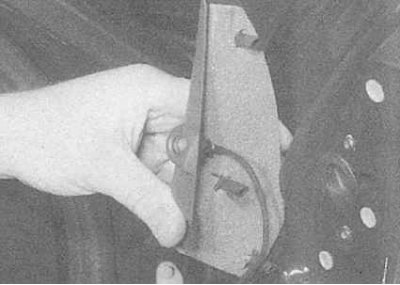

4. Поддев, высвободите из угла двери панель декоративной отделки узла крепления зеркала. При соответствующей комплектации высвободите из панели датчик слежения противоугонной сигнализации, затем снимите панель.
5. Пройдитесь по жгуту электропроводки от зеркала до колодки и рассоедините контактные разъемы. При соответствующей комплектации отсоедините также электропроводку температурного датчика.
6. Выверните пять крепежных винтов и снимите сборку зеркала с двери. Высвободите из двери жгут электропроводки.
Установка
Установка производится в обратном порядке. Проследите за правильностью прокладки и надежностью крепления электропроводки.
Стекло зеркала
Снятие
1. Стекло крепится в сборке зеркала при помощи металлического пружинного фиксатора.
2. Отыщите концы фиксатора крепления стекла, расположенного с верхнего края сборки зеркала. Где требуется, снимите блок управления электроприводом стеклоподъемника с колодкой контактного разъема с целью обеспечения доступа.

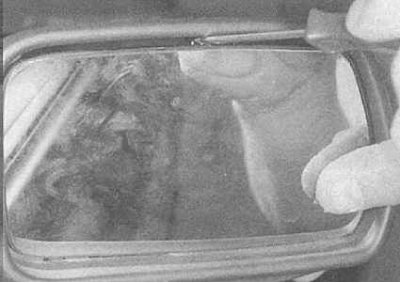

3. Подденьте концы фиксатора отверткой с целью освобождения стекла зеркала.
4. Снимите стекло, при соответствующей комплектации отсоедините электропроводку. Снимите со сборки пружинный фиксатор, если он посажен свободно.

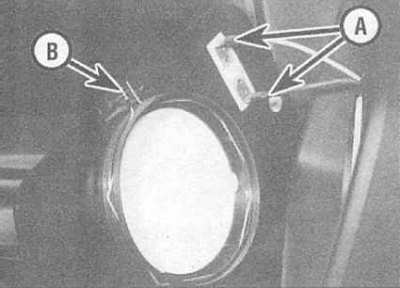

A - Контактные разъемы электропроводки; B - Пружинный фиксатор
Установка
1. Установите пружинный фиксатор на заднюю сторону стекла зеркала. Проследите, чтобы концы фиксатора правильным образом вошли в пазы стекла.
2. Заправьте стекло в сборку зеркала до защелкивания фиксатора в регулировочной канавке.
Внимание! Для облегчения посадки фиксатора предварительно слегка смажьте пластмассовое кольцо на регуляторе.
Переключатель управления электроприводом регулировки положения дверного зеркала
См. Главу Бортовое электрооборудование.
